06. EVPN VPLS¶
6.1 CE向けインタフェースの設定¶
ゴール
PEルータにCE向けインタフェースの設定を行うこと

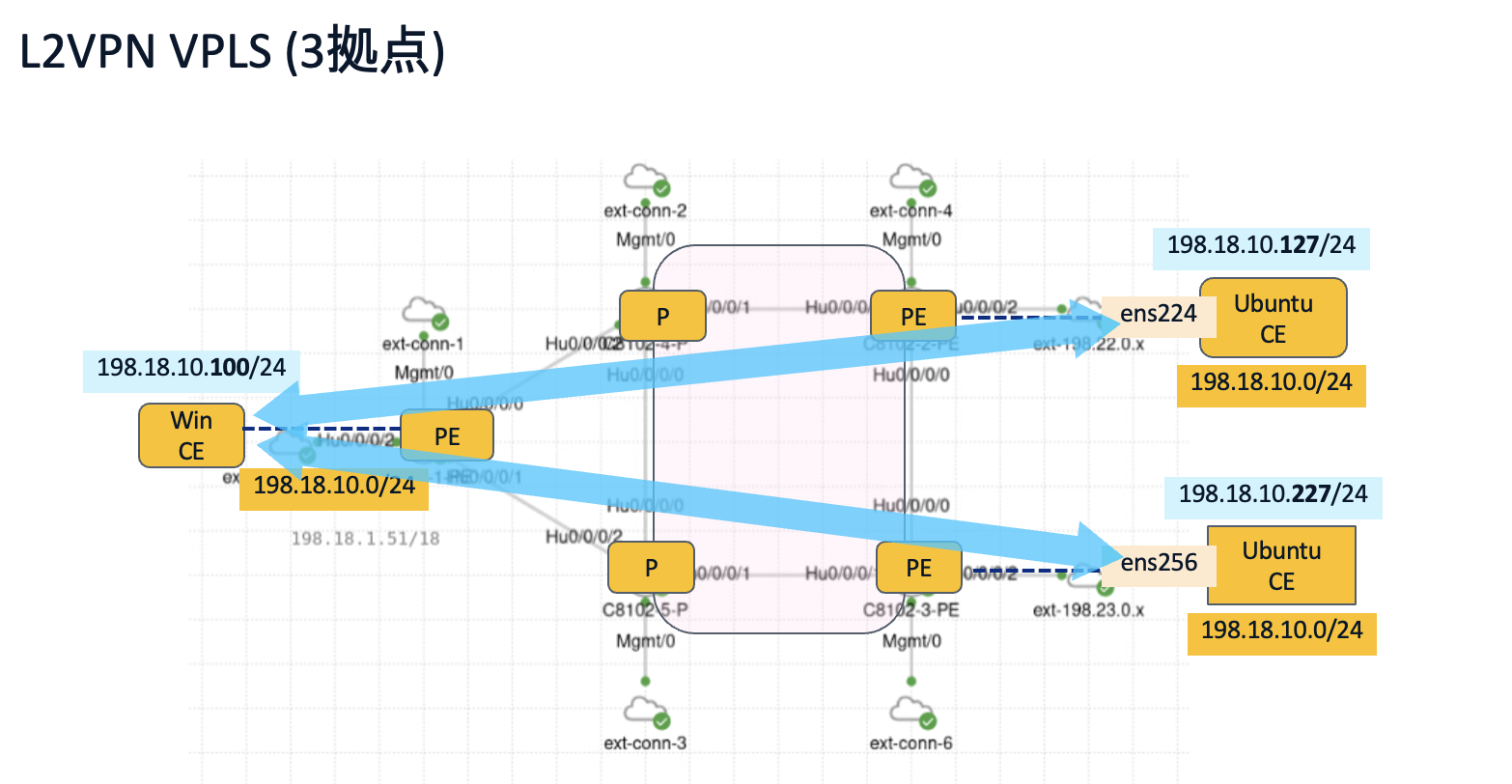

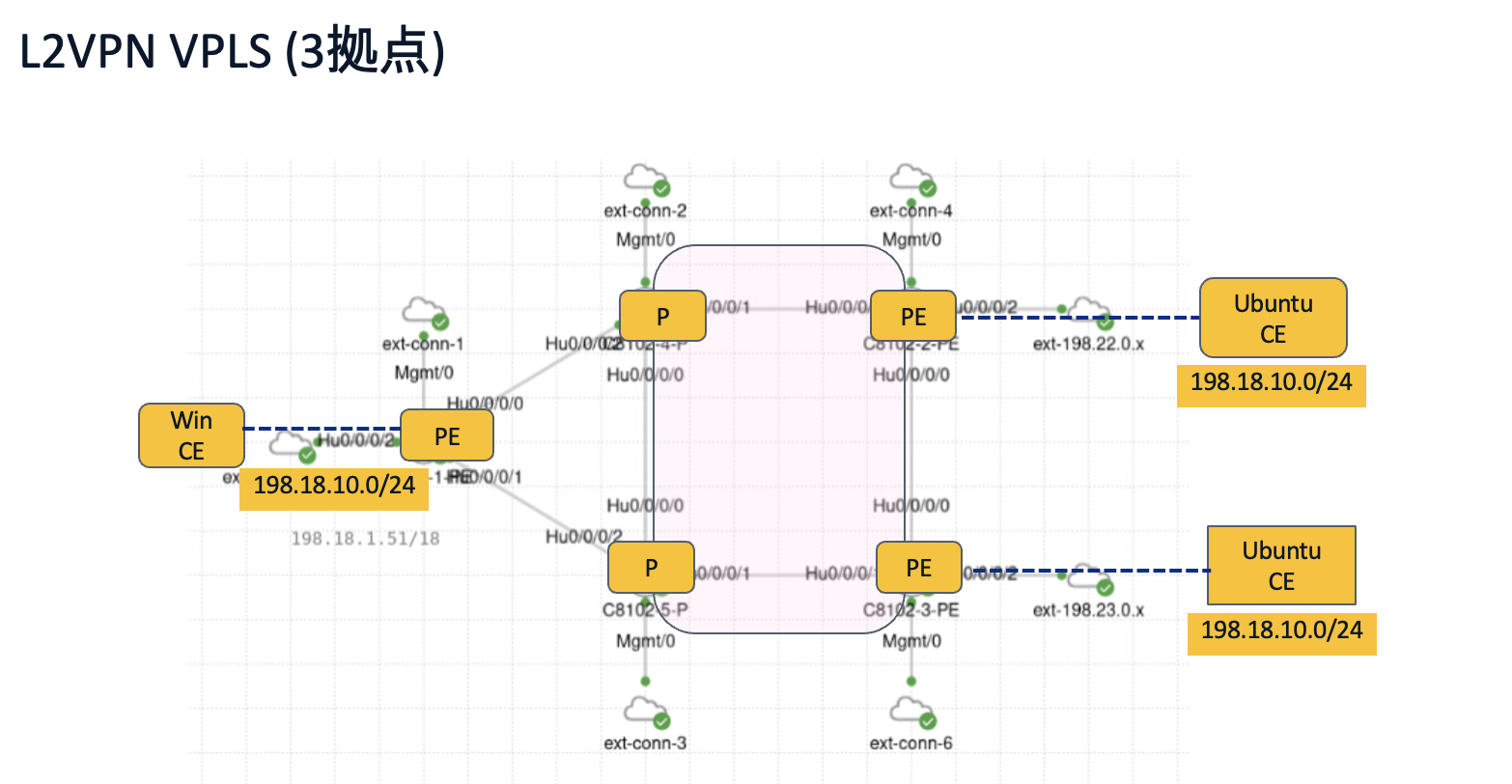

今回のEVPN-VPLSシナリオでは、下記のように全てのPE-CE間がシングルホーミング構成であることを想定します。
まず、全てのPEルータ（C8102-1〜C8102-3）のCE（Windows or Ubuntu）向けインタフェースの設定を下記のように行います。
interface HundredGigE0/0/0/2
l2transport
!
!6.2 ブリッジドメイン設定¶
ゴール
PEルータ（C8102-1〜C8102-3）にてブリッジドメインの設定を行うこと
全てのPEルータ（C8102-1〜C8102-3）に下記設定を行います。
l2vpn
bridge group BRIDGE
bridge-domain BRIDGE_evi_100
interface HundredGigE0/0/0/2
!
evi 100
!ブリッジドメインのstateが上がっていることを確認します。（C8102-1 ~ C8102-3）
RP/0/RP0/CPU0:c8102-1#show l2vpn bridge-domain bd-name BRIDGE_evi_100
Thu Dec 25 01:38:07.771 UTC
Legend: pp = Partially Programmed.
Bridge group: BRIDGE, bridge-domain: BRIDGE_evi_100, id: 0, state: up, ShgId: 0, MSTi: 0
Aging: 300 s, MAC limit: 131072, Action: none, Notification: syslog
Filter MAC addresses: 0
ACs: 1 (1 up), VFIs: 0, PWs: 0 (0 up), PBBs: 0 (0 up), VNIs: 0 (0 up)
List of EVPNs:
EVPN, state: up
List of ACs:
Hu0/0/0/2, state: up, Static MAC addresses: 0, MSTi: 5
List of Access PWs:
List of VFIs:
List of Access VFIs:
RP/0/RP0/CPU0:c8102-1#6.3 MP-BGP 設定¶
ゴール
リモートPE間での BGP セッションの確立を確認すること
先ほどのVPWSとコントロールプレーン設定は共通となります。evpn-vpws ですでに設定済みのため、追加の設定は不要です。
PE ルータにてBGP 設定（C8102-1 ~ C8102-3）を確認します。
RP/0/RP0/CPU0:c8102-1#show run router bgp
Tue Jan 6 01:56:45.996 UTC
router bgp 65000
bgp router-id 1.1.1.1
address-family l2vpn evpn
!
neighbor-group PEs
remote-as 65000
update-source Loopback0
address-family l2vpn evpn
!
!
neighbor 2.2.2.2
use neighbor-group PEs
!
neighbor 3.3.3.3
use neighbor-group PEs
!
!
RP/0/RP0/CPU0:c8102-1#PE間でBGPが上がっていることを確認します。（C8102-1 ~ C8102-3）
RP/0/RP0/CPU0:c8102-1#show bgp l2vpn evpn neighbors brief
Wed Dec 24 08:08:32.313 UTC
Neighbor Spk AS Description Up/Down NBRState
2.2.2.2 0 65000 00:00:32 Established
3.3.3.3 0 65000 00:00:11 Established
RP/0/RP0/CPU0:c8102-1#EVIの詳細を確認します。（C8102-1 ~ C8102-3）
Unicast/Multicast Labelを確認できます。また、今回はRDとRTは明示的に設定していないため、下記のパラメータが選択されていることがわかります。
- EVI BGP RD - $ROUTER-ID:$EVI
- EVI BGP RT - $AS:$EVI
Advertise MACを現在設定していないため、Noになっています。
RP/0/RP0/CPU0:c8102-1#show evpn evi vpn-id 100 detail
Thu Dec 25 01:45:15.986 UTC
VPN-ID Encap Bridge Domain Type
---------- ---------- ---------------------------- -------------------
100 MPLS BRIDGE_evi_100 EVPN
Stitching: Regular
Unicast Label : 24003
Multicast Label: 24004
Reroute Label: 0
Flow Label: N
Dynamic Flow Label: No
Control-Word: Enabled
E-Tree: Root
Forward-class: 0
Advertise MACs: No
Advertise BVI MACs: No
Aliasing: Enabled
UUF: Enabled
Re-origination: Enabled
Multicast:
IGMP-Snooping Proxy: No
MLD-Snooping Proxy : No
BGP Implicit Import: Enabled
VRF Name:
Preferred Nexthop Mode: Off
BVI Coupled Mode: No
BVI Subnet Withheld: ipv4 No, ipv6 No
L3VRF Label Mode: Per-VRF
RD Config: none
RD Auto : (auto) 1.1.1.1:100
RT Auto : 65000:100
Route Targets in Use Type
------------------------------ ---------------------
65000:100 Import
65000:100 Export
RP/0/RP0/CPU0:c8102-1#LFIBテーブルにもUnicast/Multicast Labelが存在していることを確認します。
（C8102-1 ~ C8102-3）
RP/0/RP0/CPU0:c8102-1#show mpls forwarding
Thu Dec 25 01:40:44.852 UTC
Local Outgoing Prefix Outgoing Next Hop Bytes
Label Label or ID Interface Switched
------ ----------- ------------------ ------------ --------------- ------------
16002 16002 SR Pfx (idx 2) Hu0/0/0/0 10.14.0.4 435470
16003 16003 SR Pfx (idx 3) Hu0/0/0/1 10.15.0.5 22886
16004 Pop SR Pfx (idx 4) Hu0/0/0/0 10.14.0.4 0
16005 Pop SR Pfx (idx 5) Hu0/0/0/1 10.15.0.5 0
24000 Pop SR Adj (idx 0) Hu0/0/0/0 10.14.0.4 0
24001 Pop SR Adj (idx 0) Hu0/0/0/1 10.15.0.5 0
24003 Pop EVPN:100 U BD=0 E point2point 0
24004 Pop EVPN:100 M BD=0 EIM point2point 0
RP/0/RP0/CPU0:c8102-1#しかし、EVPNによるMAC アドバタイズメントを有効にしていないため、下記のようにMAC学習がされていないことがわかります。
RP/0/RP0/CPU0:c8102-1#show evpn evi mac
Thu Dec 25 01:52:41.944 UTC
VPN-ID Encap MAC address IP address Nexthop Label
---------- ---------- -------------- ---------------------------------------- --------------------------------------- --------
RP/0/RP0/CPU0:c8102-1#6.4 MAC Advertisement設定¶
ゴール
MACアドバタイズメントを有効にし、相互にMAC学習をすること
PE ルータにてMACアドバタイズメントを有効化（C8102-1 ~ C8102-3）
evpn
evi 100
advertise-mac
!
!
!この設定により、RT-2のMAC advertisementのやりとりが開始され、学習したローカルおよびリモートの MAC アドレス及び対応するラベルの確認ができるようになります。
RP/0/RP0/CPU0:c8102-1#show evpn evi mac
Tue Jan 6 05:27:41.011 UTC
VPN-ID Encap MAC address IP address Nexthop Label
---------- ---------- -------------- -------------- ----------------------- --------
100 MPLS 0050.56b2.962a :: 2.2.2.2 24003
100 MPLS 0050.56b2.b9ca :: HundredGigE0/0/0/2 24003
100 MPLS 0050.56b2.ca86 :: 3.3.3.3 24003
RP/0/RP0/CPU0:c8102-1#PE間でやりとりされるBGP EVPNルートは ” show bgp l2vpn evpn” コマンドで確認できます。（オプション）
RP/0/RP0/CPU0:c8102-1#show bgp l2vpn evpn
Thu Dec 25 02:16:11.101 UTC
BGP router identifier 1.1.1.1, local AS number 65000
BGP generic scan interval 60 secs
Non-stop routing is enabled
BGP table state: Active
Table ID: 0x0
BGP table nexthop route policy:
BGP main routing table version 16
BGP NSR Initial initsync version 1 (Reached)
BGP NSR/ISSU Sync-Group versions 0/0
BGP scan interval 60 secs
Status codes: s suppressed, d damped, h history, * valid, > best
i - internal, r RIB-failure, S stale, N Nexthop-discard
Origin codes: i - IGP, e - EGP, ? - incomplete
Network Next Hop Metric LocPrf Weight Path
Route Distinguisher: 1.1.1.1:100 (default for vrf BRIDGE_evi_100)
Route Distinguisher Version: 16
*>i[2][0][48][0050.56aa.7173][0]/104
3.3.3.3 100 0 i
*>i[2][0][48][0050.56aa.91c5][0]/104
2.2.2.2 100 0 i
*> [2][0][48][0050.56aa.ba57][0]/104
0.0.0.0 0 i
*>i[2][0][48][3e0a.9933.6ea1][0]/104
2.2.2.2 100 0 i
*>i[2][0][48][aa5e.2697.43aa][0]/104
3.3.3.3 100 0 i
*> [2][0][48][ae29.15e2.d0f6][0]/104
0.0.0.0 0 i
*> [3][0][32][1.1.1.1]/80
0.0.0.0 0 i
*>i[3][0][32][2.2.2.2]/80
2.2.2.2 100 0 i
*>i[3][0][32][3.3.3.3]/80
3.3.3.3 100 0 i
Route Distinguisher: 2.2.2.2:100
Route Distinguisher Version: 13
*>i[2][0][48][0050.56aa.91c5][0]/104
2.2.2.2 100 0 i
*>i[2][0][48][3e0a.9933.6ea1][0]/104
2.2.2.2 100 0 i
*>i[3][0][32][2.2.2.2]/80
2.2.2.2 100 0 i
Route Distinguisher: 3.3.3.3:100
Route Distinguisher Version: 15
*>i[2][0][48][0050.56aa.7173][0]/104
3.3.3.3 100 0 i
*>i[2][0][48][aa5e.2697.43aa][0]/104
3.3.3.3 100 0 i
*>i[3][0][32][3.3.3.3]/80
3.3.3.3 100 0 i
Processed 15 prefixes, 15 paths
RP/0/RP0/CPU0:c8102-1#下記のように、RT-2 アドバタイズメントの詳細を確認することもできます。MACアドレス0050.56aa.7173はC8102-3（3.3.3.3）から受け取っており、Unicast Label 24003で転送されることがわかります。（オプション）
RP/0/RP0/CPU0:c8102-1#show bgp l2vpn evpn rd 3.3.3.3:100 [2][0][48][0050.56aa.7173][0]/104
Thu Dec 25 02:20:00.634 UTC
BGP routing table entry for [2][0][48][0050.56aa.7173][0]/104, Route Distinguisher: 3.3.3.3:100
Versions:
Process bRIB/RIB SendTblVer
Speaker 11 11
Last Modified: Dec 25 01:56:52.198 for 00:23:08
Paths: (1 available, best #1)
Not advertised to any peer
Path #1: Received by speaker 0
Not advertised to any peer
Local
3.3.3.3 (metric 3) from 3.3.3.3 (3.3.3.3)
Received Label 24003
Origin IGP, localpref 100, valid, internal, best, group-best, import-candidate, not-in-vrf
Received Path ID 0, Local Path ID 1, version 11
Extended community: Flags 0x10: SoO:3.3.3.3:100 RT:65000:100
EVPN ESI: 0000.0000.0000.0000.0000
RP/0/RP0/CPU0:c8102-1#また、RT-3でやりとりされるBUMトラフィック用のラベル 24004が確認できます。
RP/0/RP0/CPU0:c8102-1#show bgp l2vpn evpn rd 1.1.1.1:100 [3][0][32][3.3.3.3]/80
Thu Dec 25 03:37:51.754 UTC
BGP routing table entry for [3][0][32][3.3.3.3]/80, Route Distinguisher: 1.1.1.1:100
Versions:
Process bRIB/RIB SendTblVer
Speaker 6 6
Last Modified: Dec 25 01:45:43.198 for 01:52:08
Paths: (1 available, best #1)
Not advertised to any peer
Path #1: Received by speaker 0
Not advertised to any peer
Local
3.3.3.3 (metric 3) from 3.3.3.3 (3.3.3.3)
Origin IGP, localpref 100, valid, internal, best, group-best, import-candidate, imported
Received Path ID 0, Local Path ID 1, version 6
Extended community: EVPN L2 ATTRS:0x04:0 RT:65000:100
PMSI: flags 0x00, type 6, label 24004, ID 0x03030303
Source AFI: L2VPN EVPN, Source VRF: default, Source Route Distinguisher: 3.3.3.3:100
RP/0/RP0/CPU0:c8102-1#6.5 疎通確認¶
ゴール
WindowsとUbuntu間で相互に疎通確認を行うこと

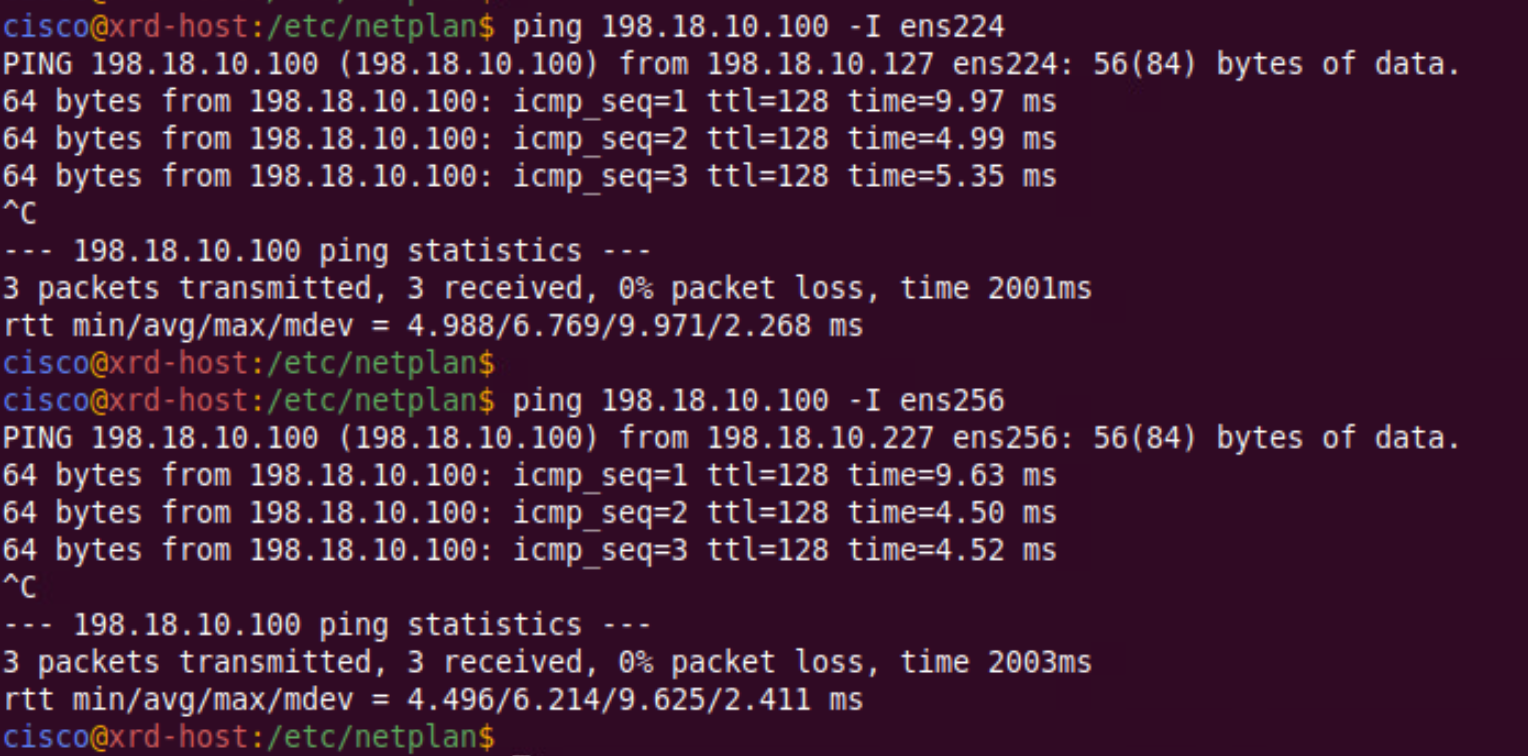

UbuntuからWindows（198.18.10.100）へのPing確認

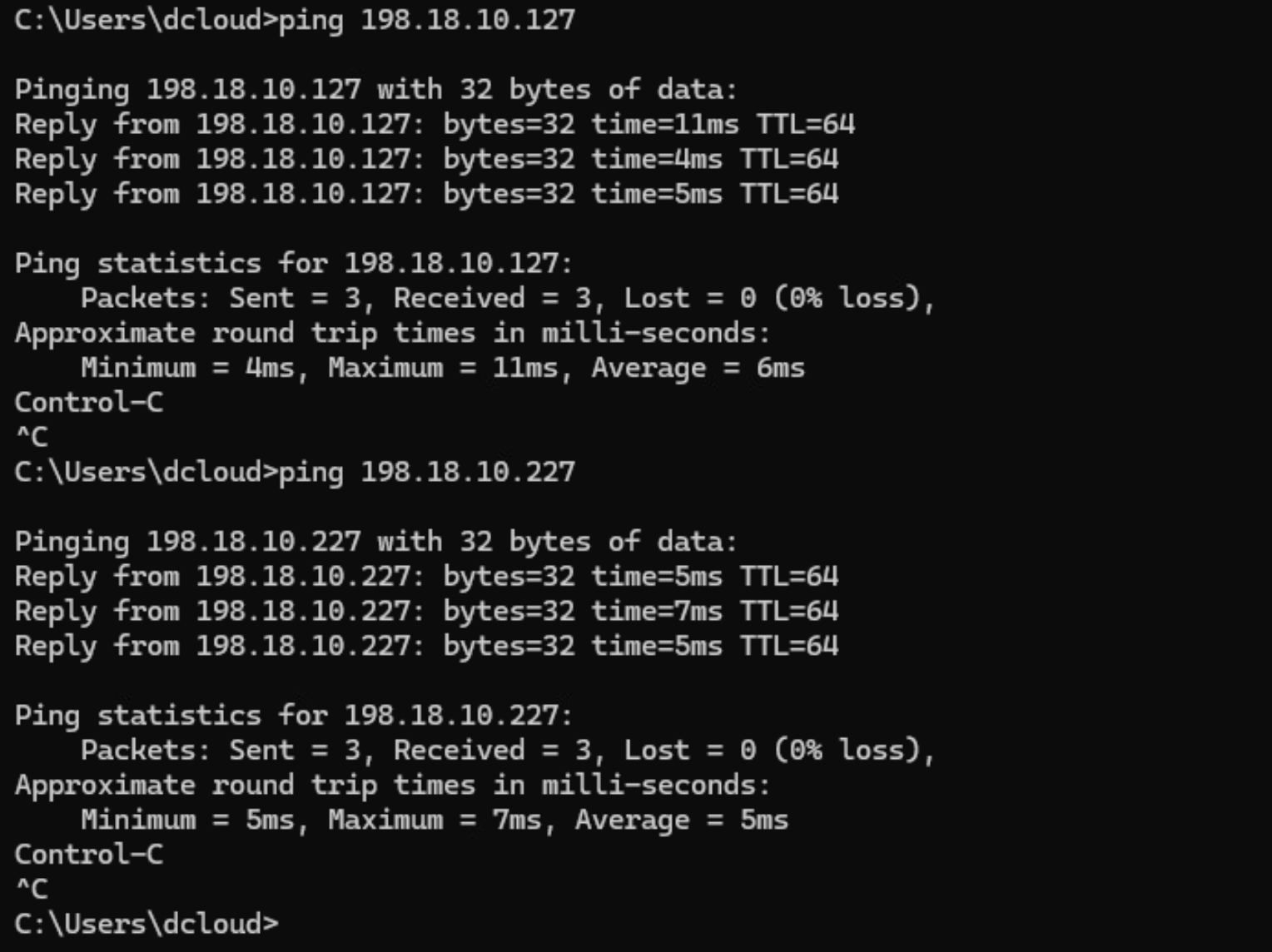

WindowsからUbuntu（198.18.10.127, 198.18.10.227）へのPing確認

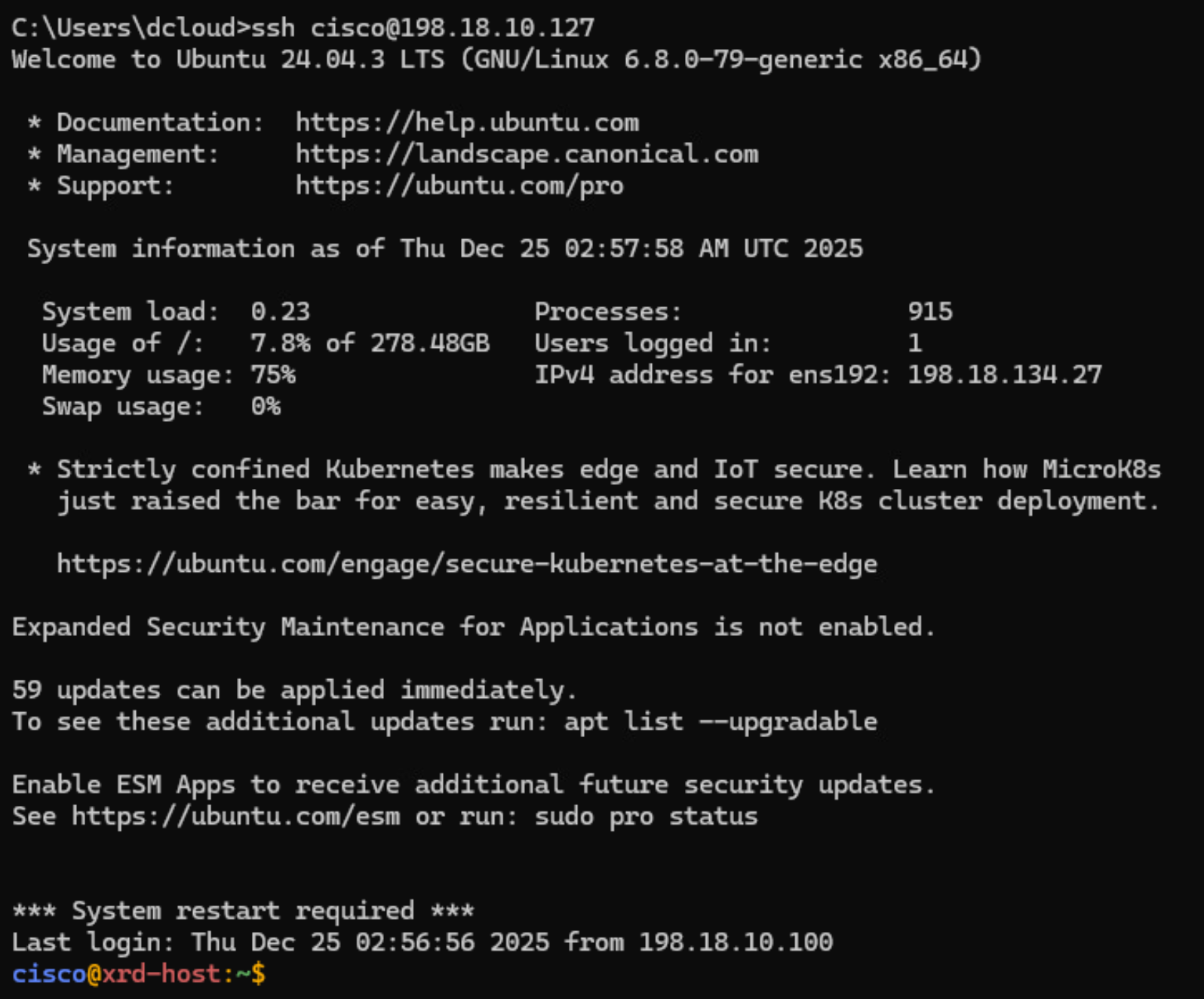

WindowsからUbuntu（198.18.10.127, 198.18.10.227）へのSSH
6.6 パケットキャプチャ¶
ゴール
EVPN VPLSのラベル転送の動作を確認すること

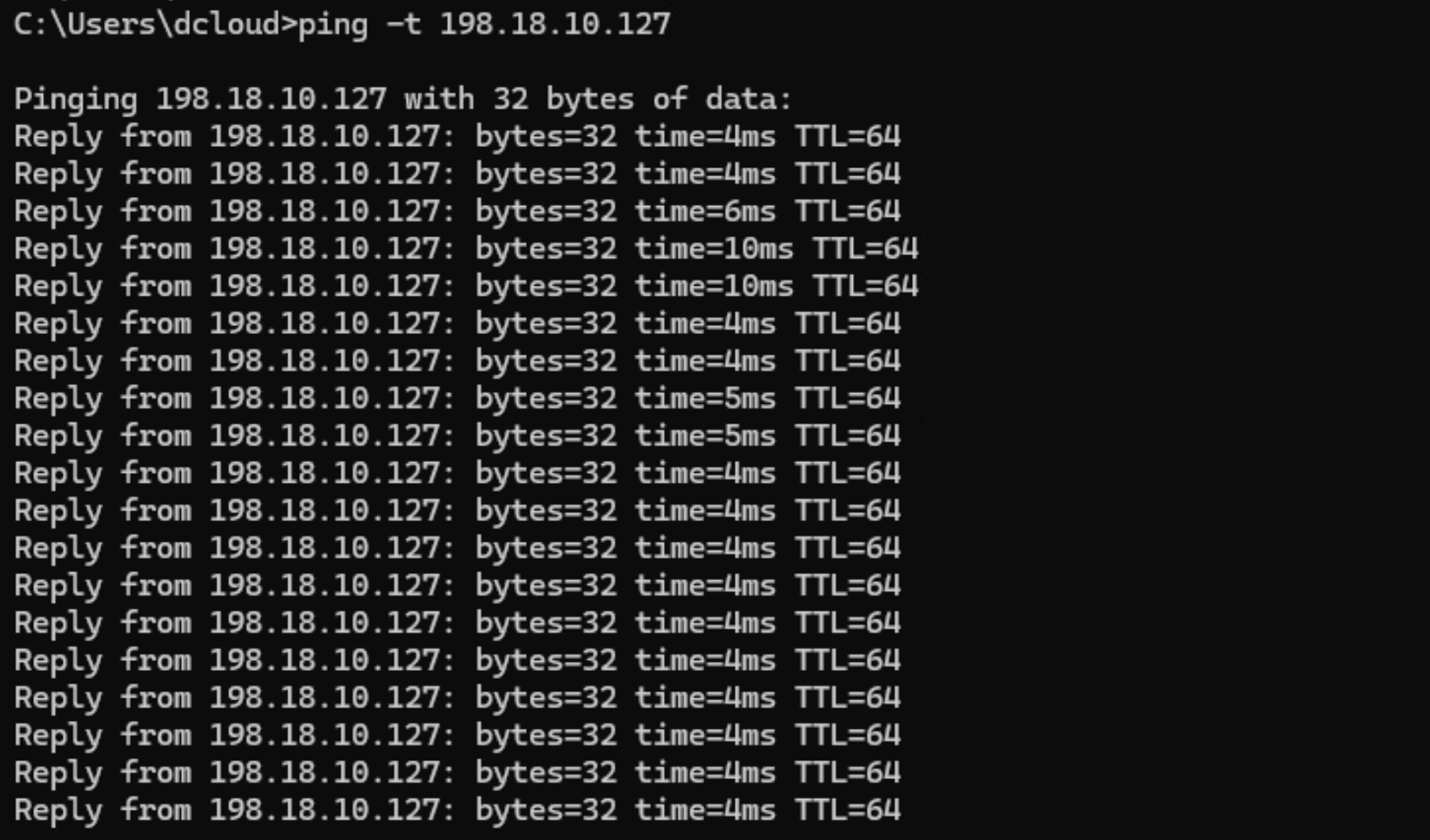

WindowsからUbuntu（198.18.10.127）へ継続的にPingを実施

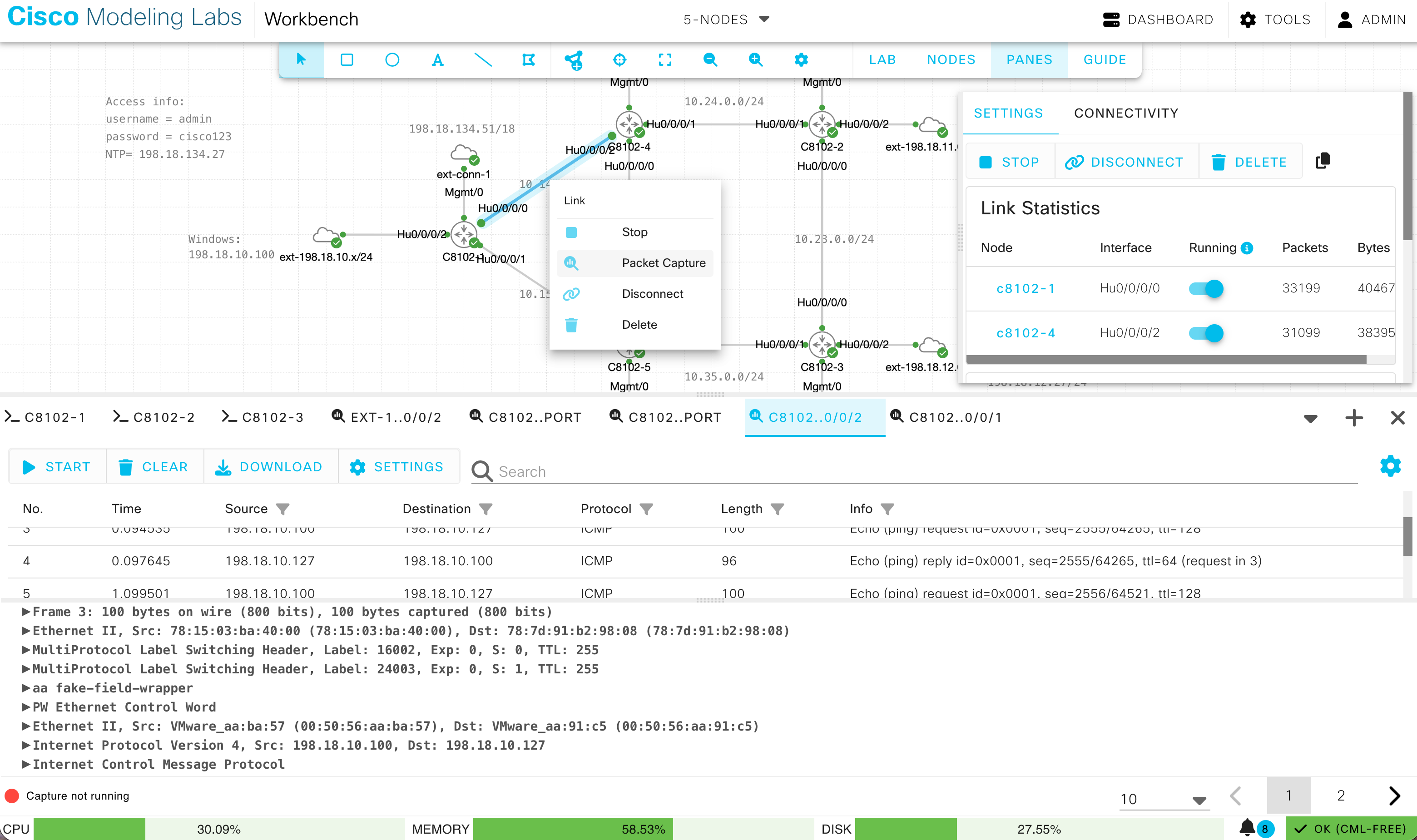

CML にて、C8102-1とC8102-４の間のリンクを右クリックし、Packet Captureを選択します。Start をクリックするとパケットキャプチャを開始します。Stop で停止します。

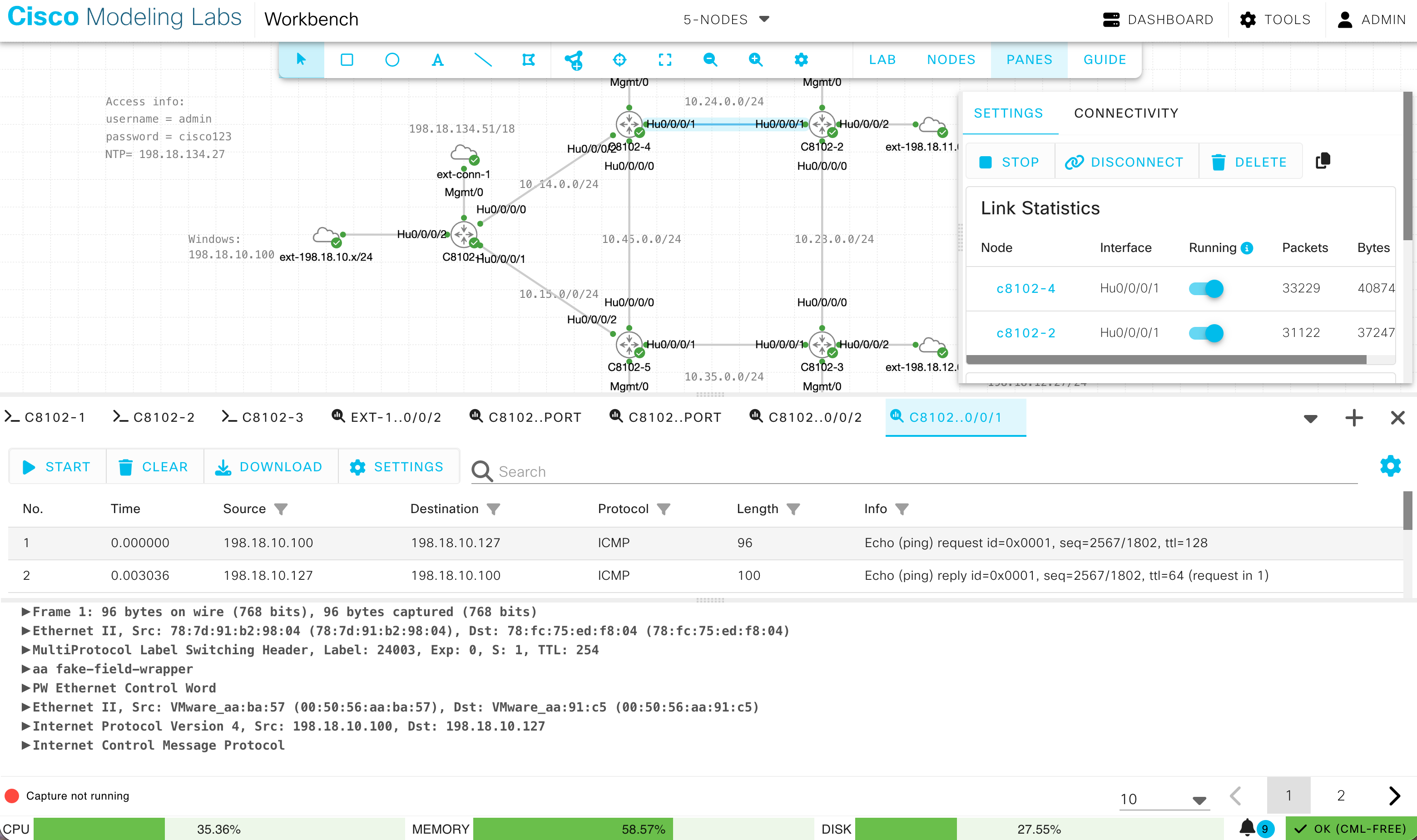

Source: 198.18.10.100, Destination: 198.18.10.127, Protocol: ICMP のパケットをクリックすると、詳細が表示されます。C8201-1からC8201-4へLabel: 24003 と 16002 が付与された上で転送されていることがわかります。
次に、C8201-4からC8201-2間のリンクを右クリックし、Packet Captureを選択します。Start でパケットキャプチャを開始し、Source: 198.18.10.100, Destination: 198.18.10.127, Protocol: ICMP のパケットをクリックします。PHPがデフォルトで有効になっているため、宛先の一つ手前でTransport Label (16002) が外されて、C8201-4からC8201-2へ転送されていることがわかります。

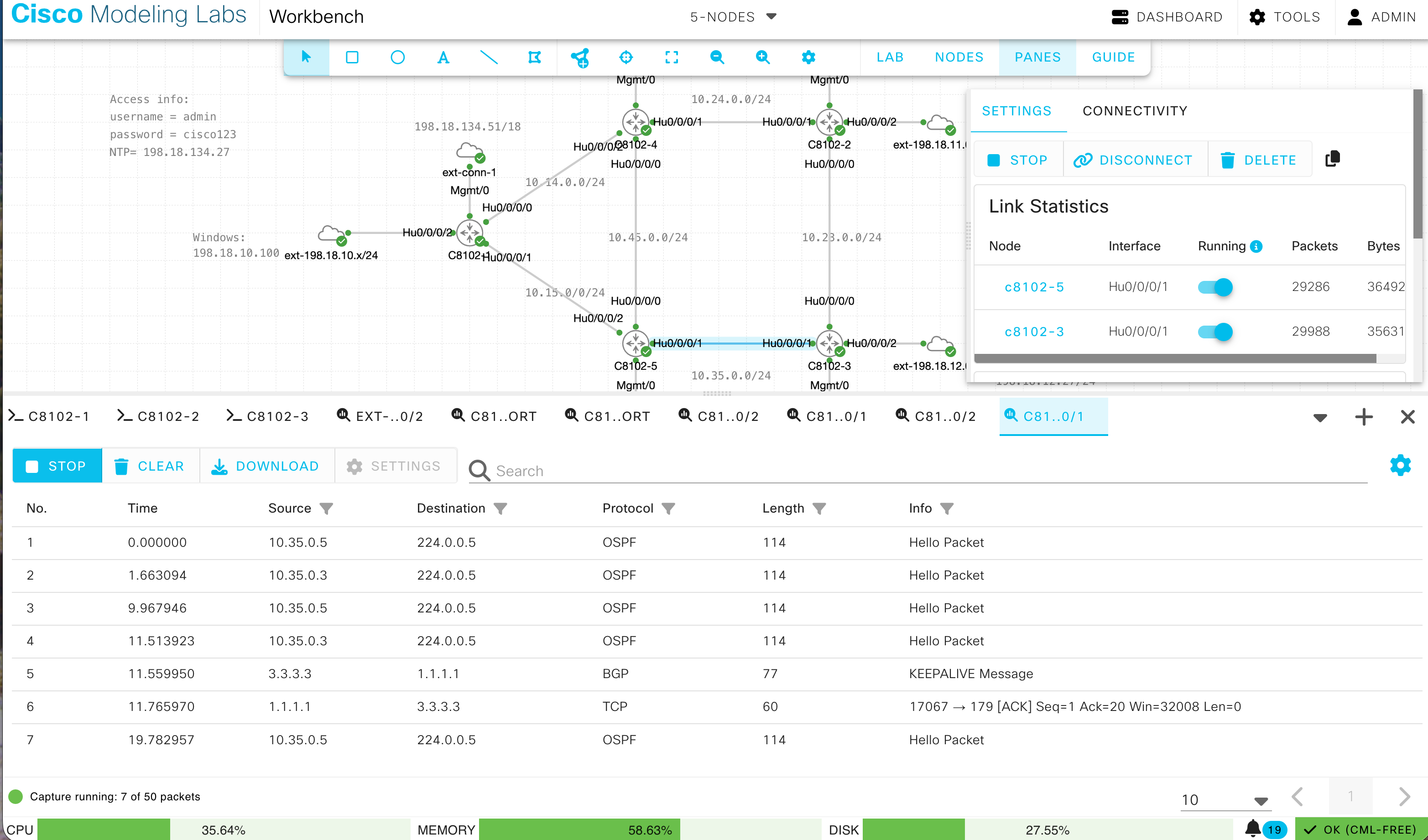

また、例えば、C8201-5からC8201-3間のリンクをパケットキャプチャしてみると、このリンクには198.18.10.127宛のトラフィックは流れないことがわかります。

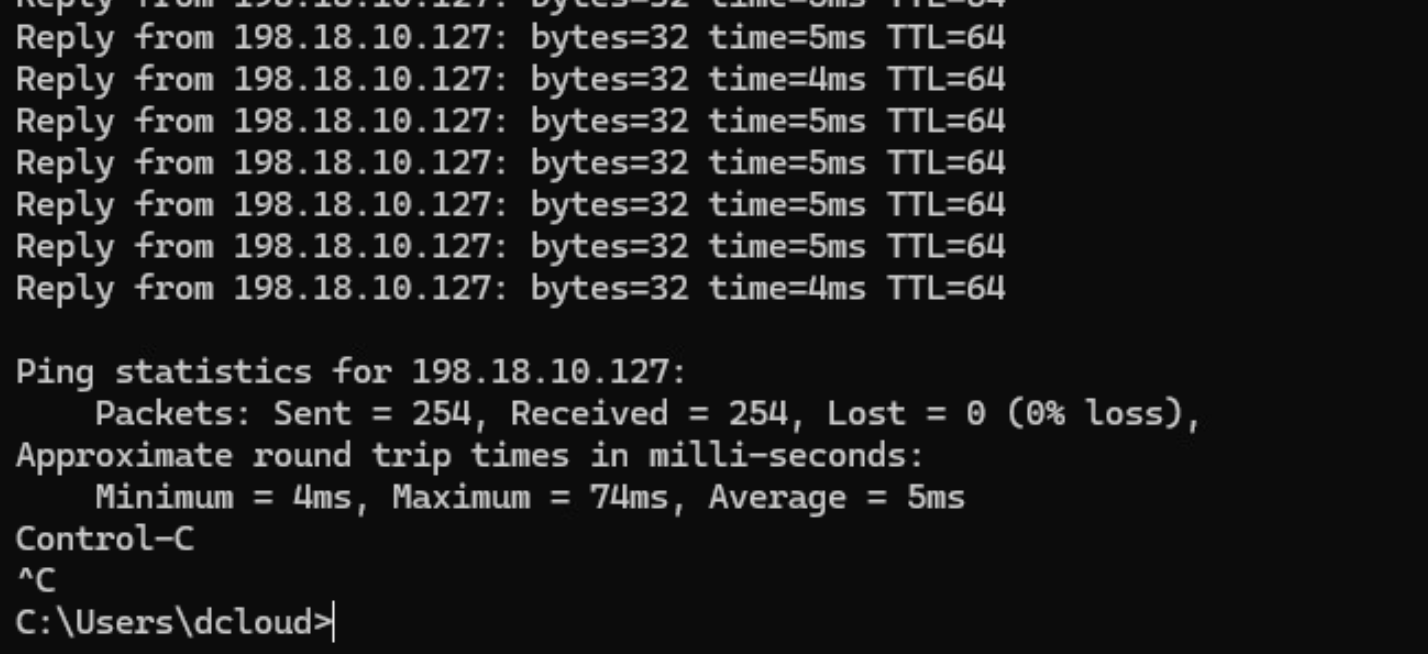

Ctrl+CでPingを止めます。

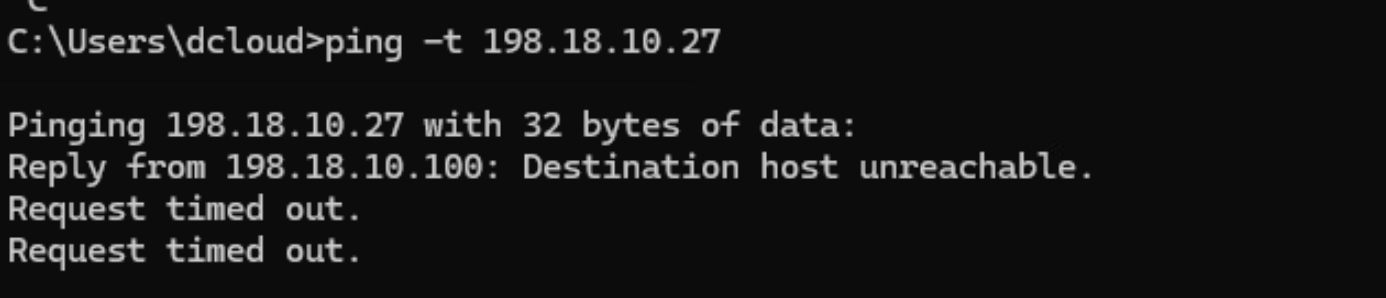

ここで、BUMパケットがどのように転送されるのかを見てみます。存在しないIPアドレス（198.18.10.27）宛にWindowsからPingを行います。
CML にて、C8102-1とC8102-４の間のリンクを右クリックし、Packet Captureを選択します。Start をクリックするとパケットキャプチャを開始します。Stop で停止します。

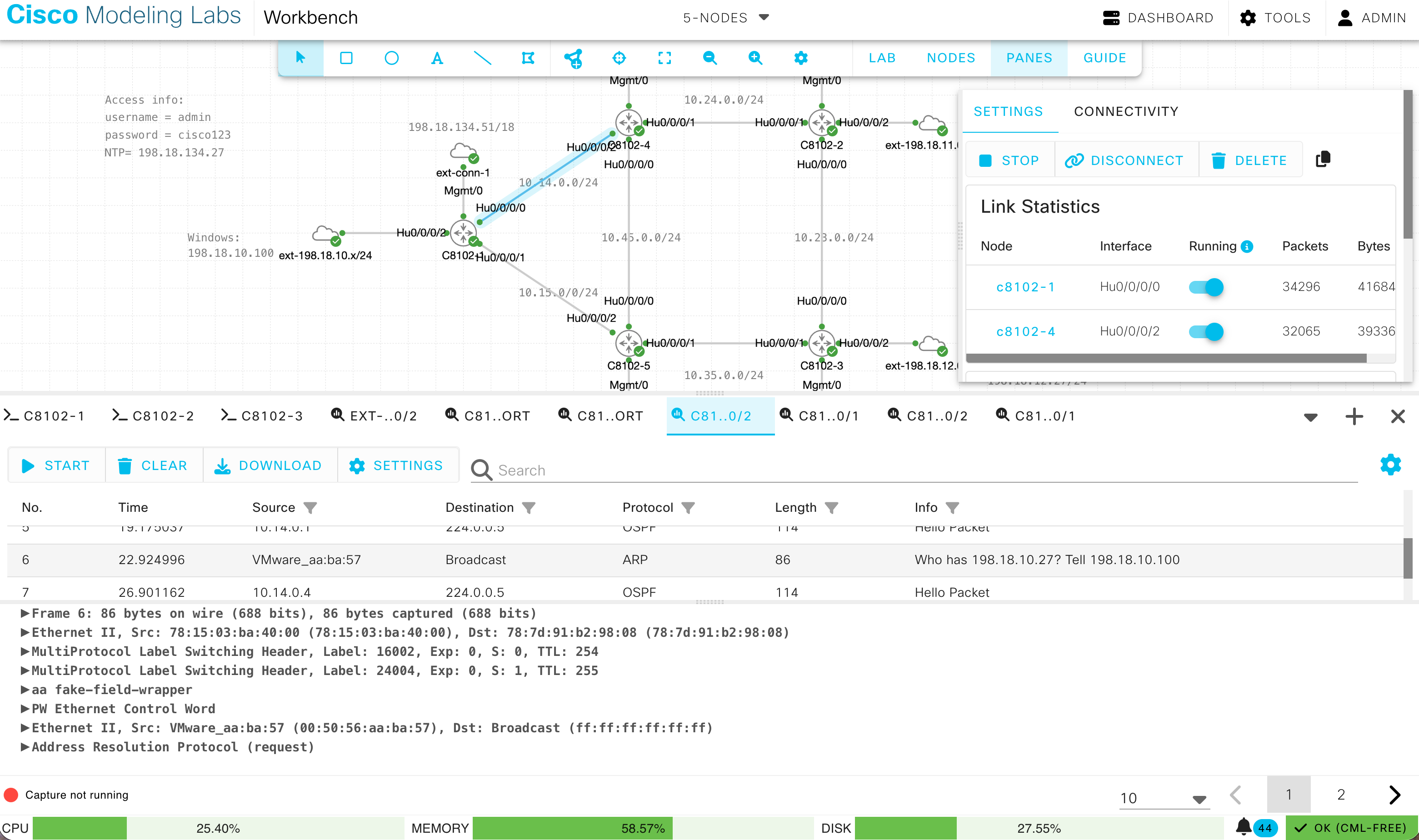

Protocol: ARP、Info: Who has 198.18.10.27? Tell 198.18.10.100のパケットをクリックすると、詳細が表示されます。C8201-1からC8201-4へMulticast Label: 24004と Transport Label (C8102-2のNode SID) 16002 が付与された上で転送されていることがわかります。

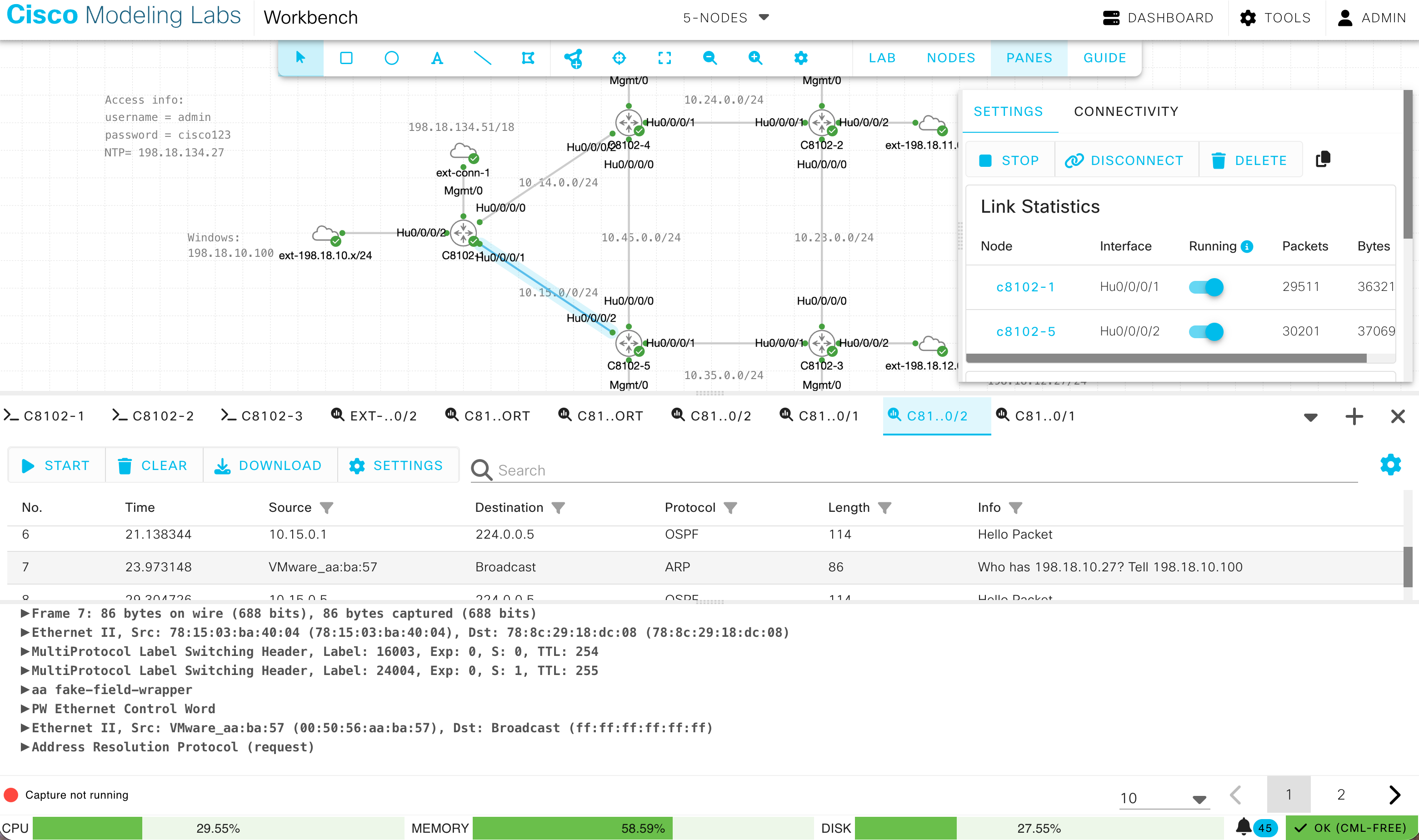

同様に、CML にて、C8102-1とC8102-５の間のリンクをキャプチャし、Protocol: ARP、Info: Who has 198.18.10.27? Tell 198.18.10.100のパケットをクリックすると、C8201-1からC8201-５へMulticast Label: 24004と Transport Label (C8102-3のNode SID) 16003 が付与された上で転送されていることがわかります。

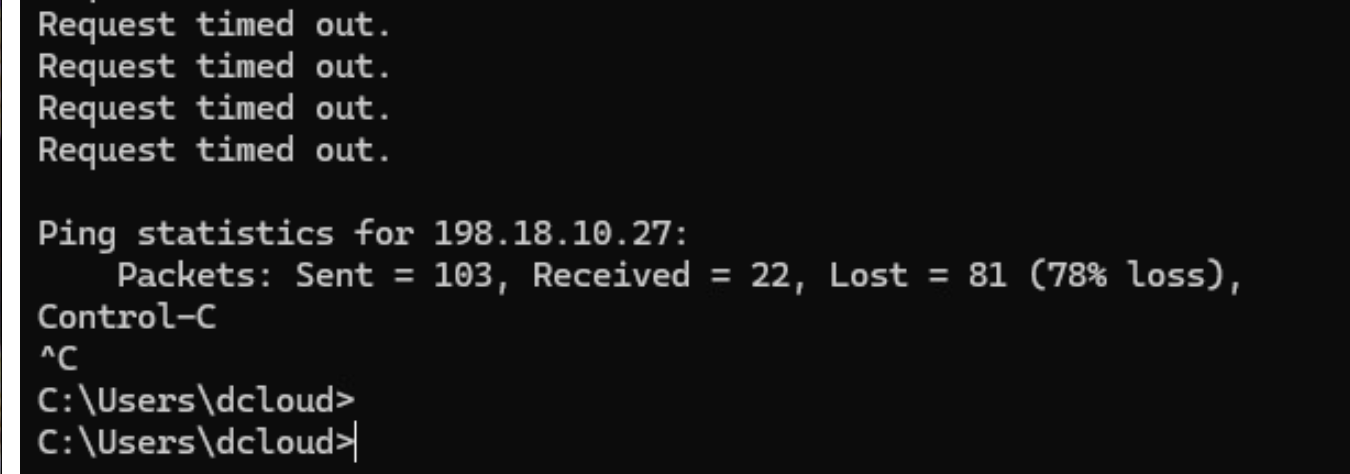

Ctrl+CでPingを止めます。
6.7 VPLS 設定の削除¶
ゴール
VPWS設定を削除すること
全てのPEにてCE向けインタフェース、EVPN設定を削除します（C8102-1 ~ C8102-3）
no interface HundredGigE0/0/0/2
no evpn
no l2vpn
no router bgpEVPN-VPLSのシナリオは以上です。
