03. SR-TE Explicit Path¶
3.1 SR-TE DB設定¶
ゴール
ヘッドエンドがパス計算を行うためのSR-TE DBの構築
今回は、C8102-1からC8102-2向けのトラフィックが下記のような経路を通るようにExplicit Pathを設定します。
ヘッドエンドではパス計算を行うため SR-TE DB を利用します。デフォルトでは、下記のようにSR-TE DBには何もデータが存在しません。
RP/0/RP0/CPU0:c8102-1#show segment-routing traffic-eng topology
Thu Dec 25 05:25:50.603 UTC
RP/0/RP0/CPU0:c8102-1#今回ヘッドエンドとなるC8102-1にて下記のように設定し、OSPF のリンクステートデータベース (LSDB) がSR-TE DB にフィードされるようにします。
router ospf core
distribute link-state
!設定後、再度SR-TE DBを表示すると、下記のようにSR-TEパス計算に必要なトポロジーデータベースが確認できるようになったことがわかります。
RP/0/RP0/CPU0:c8102-1#show segment-routing traffic-eng topology
Thu Dec 25 05:27:11.603 UTC
Topology database:
------------------
Node 1
Router ID: 1.1.1.1
Num Anycast Prefixes: 0
OSPF 1.1.1.1 (area: 0)
Hostname: c8102-1
TE router ID: 1.1.1.1
SRGBs: 16000 - 24000
Prefixes:
1.1.1.1/32
Regular SID index: 1
10.14.0.0/24
10.15.0.0/24
Links:
Local: 10.14.0.1 Remote: 10.14.0.4
Remote node: OSPF 4.4.4.4 (area: 0)
Hostname: c8102-4
TE router ID: 4.4.4.4
Metrics: IGP 1, TE 1
Bandwidth: Total 12499999744 Bps, Reservable 0 Bps
Adj-SIDs: 24000 (unprotected)
Local: 10.15.0.1 Remote: 10.15.0.5
Remote node: OSPF 5.5.5.5 (area: 0)
Hostname: c8102-5
TE router ID: 5.5.5.5
Metrics: IGP 1, TE 1
Bandwidth: Total 12499999744 Bps, Reservable 0 Bps
Adj-SIDs: 24001 (unprotected)
Node 4
Router ID: 2.2.2.2
Num Anycast Prefixes: 0
OSPF 2.2.2.2 (area: 0)
< --- omitted --- >3.2 Explicit Path 設定¶
ゴール
C8102-1からC8102-2向けのExplicit-Pathの設定

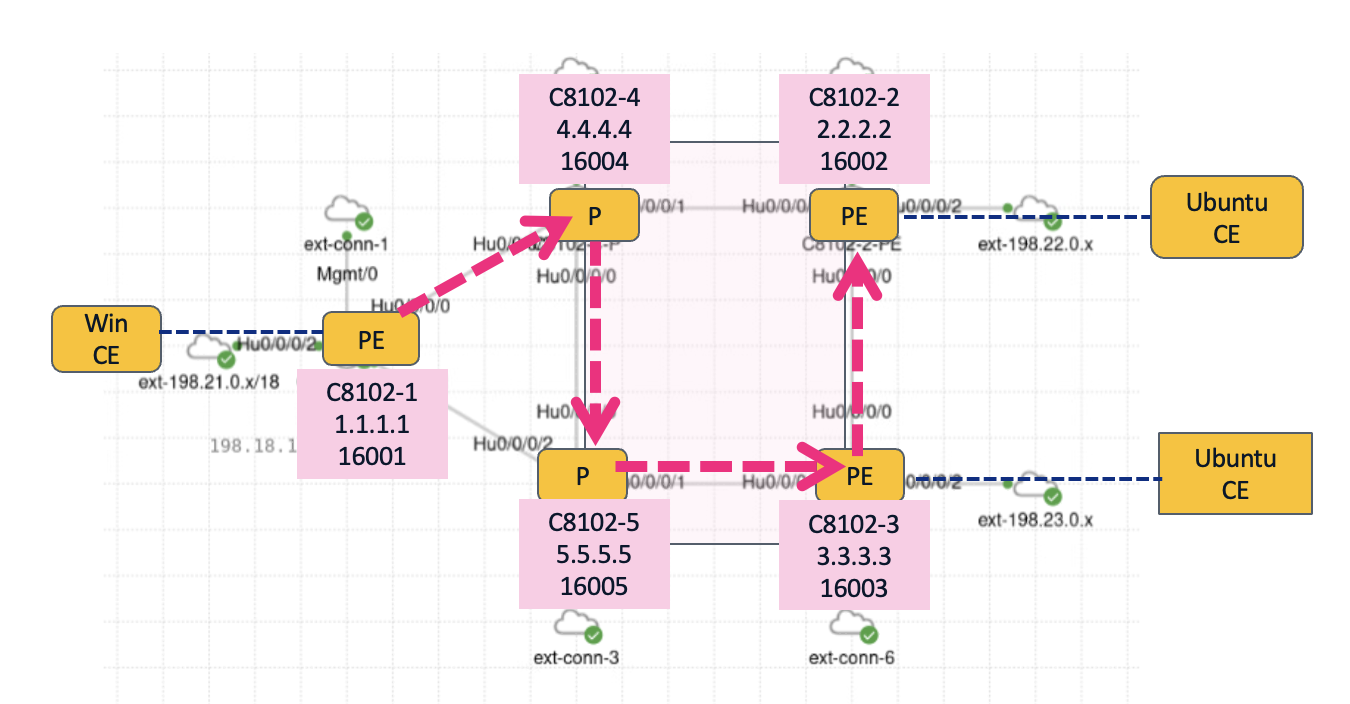

C8102-1からC8102-2向けのトラフィックが下記のような経路を通るようにSIDリストを作成し、Explicit Pathを設定します。
ヘッドエンドとなるC8102-1に下記のように設定を行います。
segment-routing
traffic-eng
segment-list SIDLIST1
index 10 mpls label 16004
index 20 mpls label 16005
index 30 mpls label 16003
index 40 mpls label 16002
!
policy POLICY1
color 10 end-point ipv4 2.2.2.2
candidate-paths
preference 100
explicit segment-list SIDLIST1
!
!
!
!
!
!SRポリシーの状態を確認し、Operational StateがUpしていることを確認します。
また、Binding SIDも確認できます。
RP/0/RP0/CPU0:c8102-1#show segment-routing traffic-eng policy detail
Thu Dec 25 05:41:41.478 UTC
SR-TE policy database
---------------------
Color: 10, End-point: 2.2.2.2
Name: srte_c_10_ep_2.2.2.2
Status:
Admin: up Operational: up for 00:00:15 (since Dec 25 05:41:26.251)
Candidate-paths:
Preference: 100 (configuration) (active)
Name: POLICY1
Requested BSID: dynamic
Constraints:
Protection Type: protected-preferred
Maximum SID Depth: 8
Performance-measurement:
Reverse-path segment-list:
Delay-measurement: Disabled
Liveness-detection: Disabled
Explicit: segment-list SIDLIST1 (valid)
Weight: 1, Metric Type: TE
SID[0]: 16004 [Prefix-SID, 4.4.4.4]
SID[1]: 16005
SID[2]: 16003
SID[3]: 16002
LSPs:
LSP[0]:
LSP-ID: 2 policy ID: 1 (active)
Local label: 24003
State: Programmed
Binding SID: 24004
Attributes:
Binding SID: 24004
Forward Class: Not Configured
Steering labeled-services disabled: no
Steering BGP disabled: no
IPv6 caps enable: yes
Invalidation drop enabled: no
Max Install Standby Candidate Paths: 0
Path Type: SRMPLSv4
RP/0/RP0/CPU0:c8102-1#LFIBテーブルでも、Binding SIDを確認することができます。
RP/0/RP0/CPU0:c8102-1#show mpls forwarding
Thu Dec 25 05:45:25.311 UTC
Local Outgoing Prefix Outgoing Next Hop Bytes
Label Label or ID Interface Switched
------ ----------- ------------------ ------------ --------------- ------------
16002 16002 SR Pfx (idx 2) Hu0/0/0/0 10.14.0.4 587944
16003 16003 SR Pfx (idx 3) Hu0/0/0/1 10.15.0.5 175360
16004 Pop SR Pfx (idx 4) Hu0/0/0/0 10.14.0.4 0
16005 Pop SR Pfx (idx 5) Hu0/0/0/1 10.15.0.5 0
24000 Pop SR Adj (idx 0) Hu0/0/0/0 10.14.0.4 0
24001 Pop SR Adj (idx 0) Hu0/0/0/1 10.15.0.5 0
24003 16005 SR TE: 1 [TE-INT] Hu0/0/0/0 10.14.0.4 0
24004 Pop No ID srte_c_10_ep point2point 0
RP/0/RP0/CPU0:c8102-1#ここで、全ルータにmpls oamを設定し、LSP ping/tracerouteを有効にします。
mpls oamSRポリシーを指定してTracerouteを実施すると、下記のようにラベル転送の様子を確認することができます。
RP/0/RP0/CPU0:c8102-1#traceroute sr-mpls policy name srte_c_10_ep_2.2.2.2 lsp-end-point 2.2.2.2
Thu Dec 25 05:57:21.357 UTC
Tracing MPLS Label Switched Path over SR Policy with name [srte_c_10_ep_2.2.2.2], timeout is 2 seconds
Codes: '!' - success, 'Q' - request not sent, '.' - timeout,
'L' - labeled output interface, 'B' - unlabeled output interface,
'D' - DS Map mismatch, 'F' - no FEC mapping, 'f' - FEC mismatch,
'M' - malformed request, 'm' - unsupported tlvs, 'N' - no rx label,
'P' - no rx intf label prot, 'p' - premature termination of LSP,
'R' - transit router, 'I' - unknown upstream index,
'X' - unknown return code, 'x' - return code 0
Type escape sequence to abort.
0 10.14.0.1 MRU 1500 [Labels: 16005/16003/16002 Exp: 0/0/0]
L 1 10.14.0.4 MRU 1500 [Labels: implicit-null/16003/16002 Exp: 0/0/0] 40 ms
L 2 10.45.0.5 MRU 1500 [Labels: implicit-null/16002 Exp: 0/0] 18 ms
L 3 10.35.0.3 MRU 1500 [Labels: implicit-null Exp: 0] 16 ms
! 4 10.23.0.2 19 ms
RP/0/RP0/CPU0:c8102-1#3.3 Automated Steering 設定¶
ゴール
C8102-1からC8102-2向けのVPNトラフィックがSRポリシーに従って転送されるようにすること
現在、C8102-2（2.2.2.2）向けのVPNトラフィックの経路はSRポリシーに載っていないことを確認します。
RP/0/RP0/CPU0:c8102-1#traceroute 198.18.11.27 vrf CustA source HundredGigE 0/0/0/2
Tue Jan 6 03:04:43.701 UTC
Type escape sequence to abort.
Tracing the route to 198.18.11.27
1 10.14.0.4 [MPLS: Labels 16002/24002 Exp 0] 9 msec 9 msec 7 msec
2 10.24.0.2 5 msec 5 msec 5 msec
3 198.18.11.27 5 msec 5 msec 5 msec
RP/0/RP0/CPU0:c8102-1#
RP/0/RP0/CPU0:c8102-1#show cef vrf CustA 198.18.11.27
Tue Jan 6 03:07:53.038 UTC
198.18.11.0/24, version 8, internal 0x5000001 0x30 (ptr 0x9c29e0a8) [1], 0x0 (0x0), 0x208 (0x9d03e638)
Updated Jan 6 02:36:10.226
Prefix Len 24, traffic index 0, precedence n/a, priority 3
gateway array (0x9bbfcf98) reference count 1, flags 0x2038, source rib (7), 0 backups
[1 type 1 flags 0x48441 (0x9d088ba8) ext 0x0 (0x0)]
LW-LDI[type=0, refc=0, ptr=0x0, sh-ldi=0x0]
gateway array update type-time 1 Jan 6 02:36:10.227
LDI Update time Jan 6 02:36:10.227
via 2.2.2.2/32, 3 dependencies, recursive [flags 0x6000]
path-idx 0 NHID 0x0 [0x9d1370a8 0x0]
recursion-via-/32
next hop VRF - 'default', table - 0xe0000000
next hop 2.2.2.2/32 via 16002/0/21
next hop 10.14.0.4/32 Hu0/0/0/0 labels imposed {16002 24002}
Load distribution: 0 (refcount 1)
Hash OK Interface Address
0 Y recursive 16002/0
RP/0/RP0/CPU0:c8102-1#SRポリシーのエンドポイントであるC8102-2にて、Color, Route-Policy を設定し BGP に適用します。下記の設定では、C8102-2からC8102-1向けにBGPで広報されるすべてのVPNv4ルートに対して、Color:10 が付加されます。
extcommunity-set opaque PINK
10
end-set
!
route-policy SET_COLOR
set extcommunity color PINK
end-policy
!
router bgp 65000
neighbor-group PEs
address-family vpnv4 unicast
route-policy SET_COLOR out
!
!C8102-1にて、show bgp vrfで確認すると、C8102-2から広報されたリモートCEのプレフィックス198.18.11.27 には、BGP color extended community 10 が付加されており、Color 10 、 Binding SID 24004の SR ポリシーに関連付けられていることがわかります。
RP/0/RP0/CPU0:c8102-1#show bgp vrf CustA 198.18.11.27
Tue Jan 6 03:38:10.327 UTC
BGP routing table entry for 198.18.11.0/24, Route Distinguisher: 1.1.1.1:65000
Versions:
Process bRIB/RIB SendTblVer
Speaker 18 18
Last Modified: Jan 6 03:32:46.742 for 00:05:23
Paths: (1 available, best #1)
Not advertised to any peer
Path #1: Received by speaker 0
Not advertised to any peer
Local
2.2.2.2 C:10 (bsid:24004) (metric 3) from 2.2.2.2 (2.2.2.2)
Received Label 24002
Origin incomplete, metric 0, localpref 100, valid, internal, best, group-best, import-candidate, imported
Received Path ID 0, Local Path ID 1, version 18
Extended community: Color:10 RT:100:100
SR policy color 10, up, not-registered, bsid 24004
Source AFI: VPNv4 Unicast, Source VRF: default, Source Route Distinguisher: 2.2.2.2:65000
RP/0/RP0/CPU0:c8102-1#
RP/0/RP0/CPU0:c8102-1#show bgp vrf CustA ipv4 unicast
Tue Jan 6 03:41:34.146 UTC
BGP VRF CustA, state: Active
BGP Route Distinguisher: 1.1.1.1:65000
VRF ID: 0x60000001
BGP router identifier 1.1.1.1, local AS number 65000
Non-stop routing is enabled
BGP table state: Active
Table ID: 0xe0000001 RD version: 18
BGP table nexthop route policy:
BGP main routing table version 18
BGP NSR Initial initsync version 3 (Reached)
BGP NSR/ISSU Sync-Group versions 0/0
Status codes: s suppressed, d damped, h history, * valid, > best
i - internal, r RIB-failure, S stale, N Nexthop-discard
Origin codes: i - IGP, e - EGP, ? - incomplete
Network Next Hop Metric LocPrf Weight Path
Route Distinguisher: 1.1.1.1:65000 (default for vrf CustA)
Route Distinguisher Version: 18
*> 198.18.10.0/24 0.0.0.0 0 32768 ?
*>i198.18.11.0/24 2.2.2.2 C:10 0 100 0 ?
*>i198.18.12.0/24 3.3.3.3 0 100 0 ?
Processed 3 prefixes, 3 paths
RP/0/RP0/CPU0:c8102-1#これにより、SRポリシーのColorと一致する宛先向けのトラフィックはSRポリシーのパスにて転送されるようになります。
RP/0/RP0/CPU0:c8102-1#traceroute 198.18.11.27 vrf CustA source HundredGigE 0/0/0/2
Tue Jan 6 03:43:09.204 UTC
Type escape sequence to abort.
Tracing the route to 198.18.11.27
1 10.14.0.4 [MPLS: Labels 16005/16003/16002/24002 Exp 0] 11 msec 8 msec 8 msec
2 10.45.0.5 [MPLS: Labels 16003/16002/24002 Exp 0] 8 msec 8 msec 8 msec
3 10.35.0.3 [MPLS: Labels 16002/24002 Exp 0] 8 msec 8 msec 9 msec
4 10.23.0.2 7 msec 7 msec 8 msec
5 198.18.11.27 8 msec 5 msec 5 msec
RP/0/RP0/CPU0:c8102-1#
RP/0/RP0/CPU0:c8102-1#show cef vrf CustA 198.18.11.27
Tue Jan 6 03:43:53.956 UTC
198.18.11.0/24, version 14, internal 0x5000001 0x30 (ptr 0x9c29e0a8) [1], 0x0 (0x0), 0x208 (0x9d03e7a0)
Updated Jan 6 03:32:46.398
Prefix Len 24, traffic index 0, precedence n/a, priority 3
gateway array (0x9bbffa98) reference count 1, flags 0x2038, source rib (7), 0 backups
[1 type 1 flags 0x48441 (0x9d08b388) ext 0x0 (0x0)]
LW-LDI[type=0, refc=0, ptr=0x0, sh-ldi=0x0]
gateway array update type-time 1 Jan 6 03:32:46.395
LDI Update time Jan 6 03:32:46.395
via local-label 24004, 3 dependencies, recursive [flags 0x6000]
path-idx 0 NHID 0x0 [0x9d1379a8 0x0]
recursion-via-label
next hop VRF - 'default', table - 0xe0000000
next hop via 24004/0/21
labels imposed {24002}
Load distribution: 0 (refcount 1)
Hash OK Interface Address
0 Y recursive 24004/0
RP/0/RP0/CPU0:c8102-1#3.4 パケットキャプチャ¶
ゴール
C8102-1からC8102-2向けのトラフィックのラベル転送をキャプチャする
設定したSRポリシーパスが通るリンク（ピンク）でパケットキャプチャを開始します。
そして、C8102-1にて198.18.11.27向けにPingを行います。
RP/0/RP0/CPU0:c8102-1#ping vrf CustA 198.18.11.27 count 100
Tue Jan 6 03:51:23.311 UTC
Type escape sequence to abort.
Sending 100, 100-byte ICMP Echos to 198.18.11.27 timeout is 2 seconds:
!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!
!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!
Success rate is 100 percent (100/100), round-trip min/avg/max = 3/6/10 ms

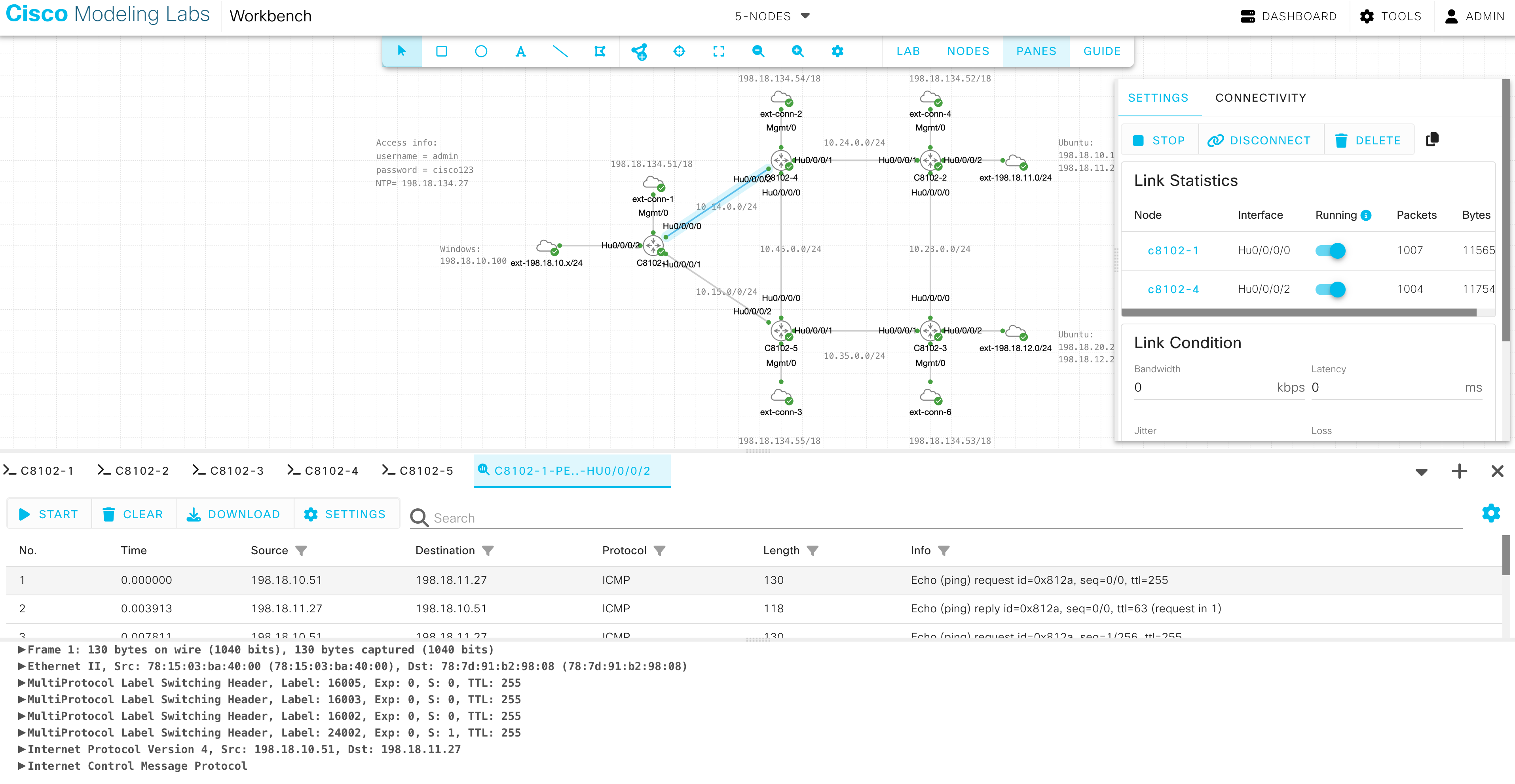

RP/0/RP0/CPU0:c8102-1#例えば、C8102-1からC8201-4の間のパケットキャプチャを確認すると、C8102-1からのICMP requestにてSRポリシーに従ったラベルが付与されて転送されていることがわかります。

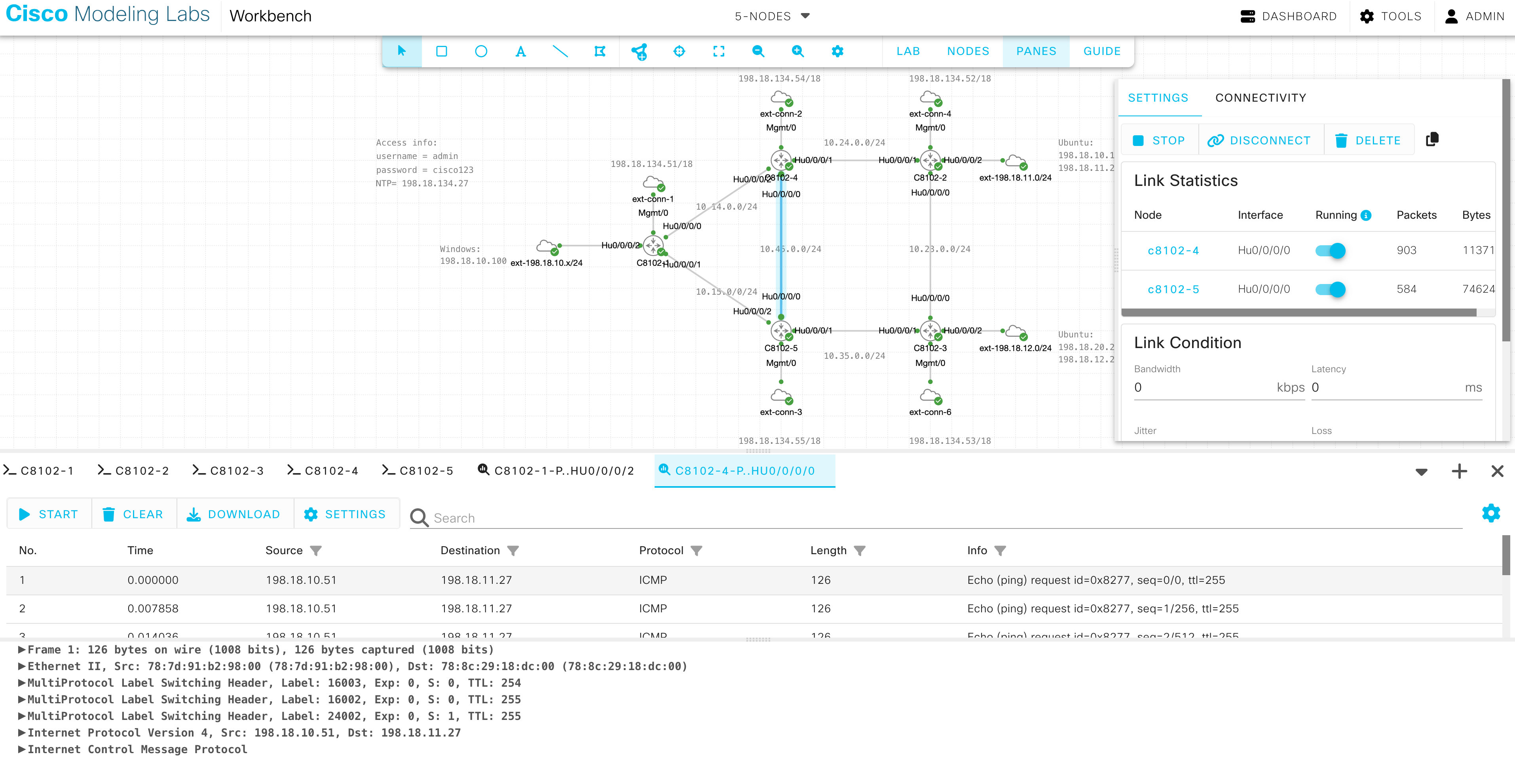

C8102-4からC8102-5の間でも同様にラベルスタックを確認できます。
一方、C8102-2からのICMP replyに関しては、SRポリシーがC8102-2には設定されていないため、IGP最短パスで転送されます。

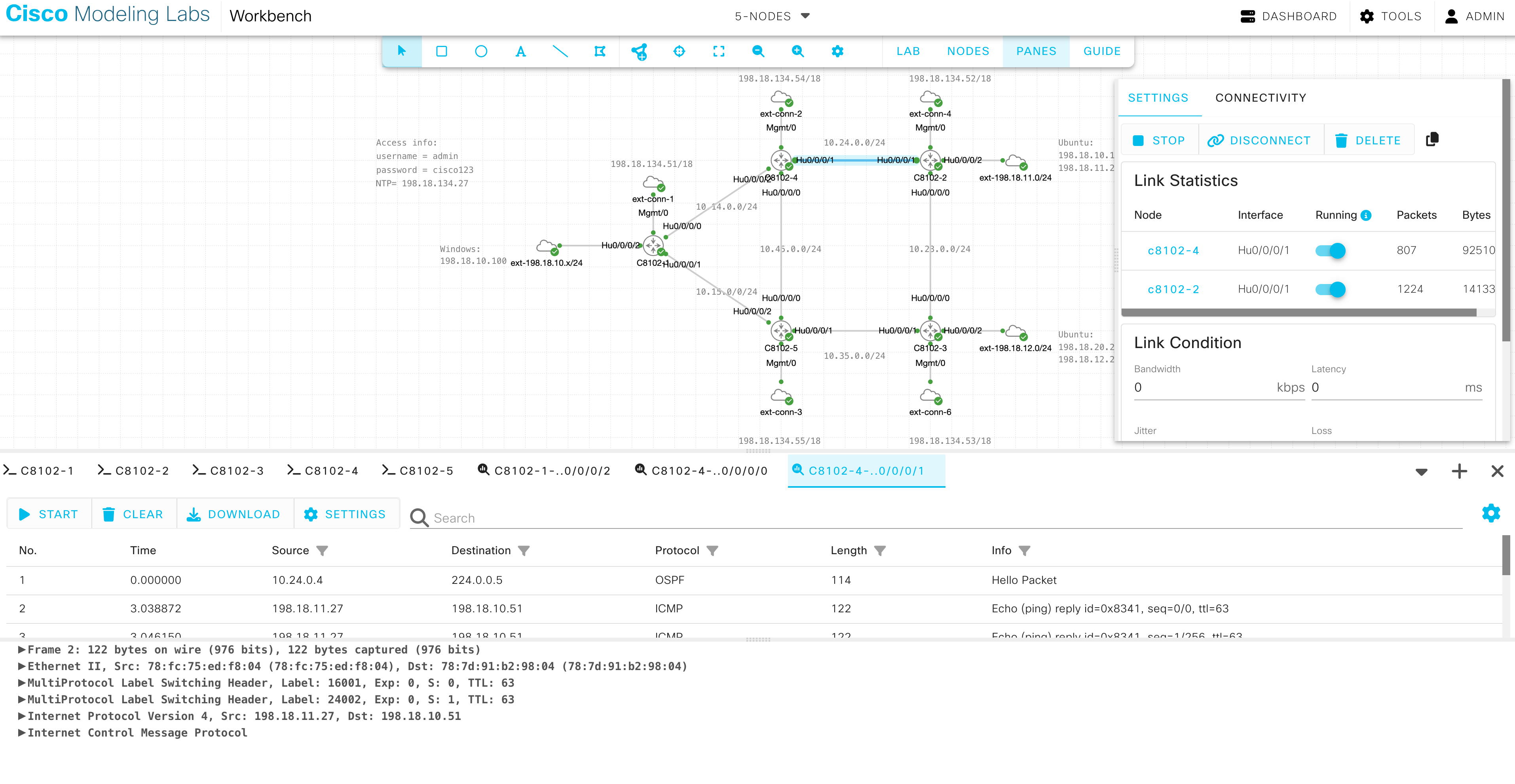

例えば、C8102-4とC8102-2の間でパケットキャプチャをすると、下記のようにICMP replyはC8102-1のNode SID (16001) とVPNラベル (24002) のみ付加して転送していることがわかります。
3.5 設定削除¶
ゴール
次のシナリオのために設定を削除します。
C8102-1にて下記のようにSRポリシーをします。
segment-routing
no traffic-eng
!
