02. L3VPN¶
2.1 VRF インスタンス設定¶
ゴール
VRF インスタンスを設定すること
PEルータ（C8102-1 ~ C8102-3）に VRF インスタンスを設定します。今回は、全て同じ設定を行います。
vrf CustA
address-family ipv4 unicast
import route-target
100:100
!
export route-target
100:100
!
!
!2.2 CE向けインタフェース設定とローカルCEとの疎通確認¶
ゴール
PEとローカルCE（Windows or Ubuntu）と疎通が取れることを確認すること
各PEのCE向けインタフェースにはIPアドレスは設定されています。（C8102-1 ~ C8102-3）
RP/0/RP0/CPU0:c8102-1#show run int HundredGigE 0/0/0/2
Mon Dec 15 03:43:07.475 UTC
interface HundredGigE0/0/0/2
ipv4 address 198.18.10.51 255.255.255.0
!CE向けインタフェースに VRF を設定します。（C8102-1 ~ C8102-3）
interface HundredGigE0/0/0/2
vrf CustA
!PEからローカルCE向けの疎通確認を行います。（C8102-1 ~ C8102-3）
Ping の宛先:
- C8102-1: 198.18.10.100
- C8102-2: 198.18.11.27
- C8102-3: 198.18.12.27
RP/0/RP0/CPU0:c8102-1#ping vrf CustA 198.18.10.100
Mon Dec 15 03:44:14.212 UTC
Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to 198.18.10.100 timeout is 2 seconds:
!!!!!
Success rate is 100 percent (5/5), round-trip min/avg/max = 3/5/10 ms
RP/0/RP0/CPU0:c8102-1#VRF ルーティングテーブルの確認（C8102-1 ~ C8102-3）
リモートCEのIPアドレスは学習されていないことを確認します。
RP/0/RP0/CPU0:c8102-1#show ip route vrf CustA
Mon Dec 15 03:46:07.781 UTC
Gateway of last resort is not set
C 198.18.10.0/24 is directly connected, 00:02:18, HundredGigE0/0/0/2
L 198.18.10.51/32 is directly connected, 00:02:18, HundredGigE0/0/0/2
RP/0/RP0/CPU0:c8102-1#2.3 MP-BGP 設定¶
ゴール
リモートPE間でBGPセッションを確立し、PEがリモートCE（Windows or Ubuntu）の経路を学習すること。
リモートCE向けの疎通が通らないことを確認します。（C8102-1 ~ C8102-3）
RP/0/RP0/CPU0:c8102-1#ping vrf CustA 198.18.11.27
Mon Dec 15 03:49:26.730 UTC
Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to 198.18.11.27 timeout is 2 seconds:
UUUUU
Success rate is 0 percent (0/5)PE ルータにてBGP を設定（C8102-1 ~ C8102-3）
- router-id は、設定対象ルータのループバックアドレスに変更してください。
- ネイバーアドレスは、他PEのループバックアドレスを設定してください。
- RDは通常共通した値を設定することを推奨しておりますが、今回は loopback:vpn-id (1.1.1.1:100 or 2.2.2.2:100 or 3.3.3.3:100) としています。
router bgp 65000
bgp router-id 1.1.1.1
address-family vpnv4 unicast
!
neighbor-group PEs
remote-as 65000
update-source Loopback0
address-family vpnv4 unicast
!
neighbor 2.2.2.2
use neighbor-group PEs
!
neighbor 3.3.3.3
use neighbor-group PEs
!
vrf CustA
rd 1.1.1.1:100
address-family ipv4 unicast
redistribute connected
!
!
!PE間でBGPが上がっていることを確認します。（C8102-1 ~ C8102-3）
RP/0/RP0/CPU0:c8102-1#show bgp vpnv4 unicast summary
Mon Dec 22 05:29:39.694 UTC
BGP router identifier 1.1.1.1, local AS number 65000
BGP generic scan interval 60 secs
Non-stop routing is enabled
BGP table state: Active
Table ID: 0x0
BGP table nexthop route policy:
BGP main routing table version 2
BGP NSR Initial initsync version 18446744073709551615 (Not Reached)
BGP NSR/ISSU Sync-Group versions 0/0
BGP scan interval 60 secs
BGP is operating in STANDALONE mode.
Process RcvTblVer bRIB/RIB LabelVer ImportVer SendTblVer StandbyVer
Speaker 2 1 0 0 1 0
Neighbor Spk AS MsgRcvd MsgSent TblVer InQ OutQ Up/Down St/PfxRcd
2.2.2.2 0 65000 2 2 0 0 0 00:00:34 0
3.3.3.3 0 65000 2 2 0 0 0 00:00:14 0
RP/0/RP0/CPU0:c8102-1#LFIBテーブルにてVRF CustAに対してアサインされたローカルのVPNv4ラベルが存在していることを確認します。（C8102-1 ~ C8102-3）
RP/0/RP0/CPU0:c8102-1#show mpls forwarding
Mon Dec 22 05:34:16.739 UTC
Local Outgoing Prefix Outgoing Next Hop Bytes
Label Label or ID Interface Switched
------ ----------- ------------------ ------------ --------------- ------------
16002 16002 SR Pfx (idx 2) Hu0/0/0/0 10.14.0.4 0
16003 16003 SR Pfx (idx 3) Hu0/0/0/1 10.15.0.5 0
16004 Pop SR Pfx (idx 4) Hu0/0/0/0 10.14.0.4 0
16005 Pop SR Pfx (idx 5) Hu0/0/0/1 10.15.0.5 0
24000 Pop SR Adj (idx 0) Hu0/0/0/0 10.14.0.4 0
24001 Pop SR Adj (idx 0) Hu0/0/0/1 10.15.0.5 0
24004 Aggregate CustA: Per-VRF Aggr[V] \
CustA 0
RP/0/RP0/CPU0:c8102-1#BGPで受け取ったもしくはローカルで割り当てられたVPNv4ラベルを確認します。（C8102-1 ~ C8102-3）
RP/0/RP0/CPU0:c8102-1#show bgp vpnv4 unicast labels
Mon Dec 22 05:31:39.213 UTC
BGP router identifier 1.1.1.1, local AS number 65000
BGP generic scan interval 60 secs
Non-stop routing is enabled
BGP table state: Active
Table ID: 0x0
BGP table nexthop route policy:
BGP main routing table version 8
BGP NSR Initial initsync version 6 (Not Reached)
BGP NSR/ISSU Sync-Group versions 0/0
BGP scan interval 60 secs
Status codes: s suppressed, d damped, h history, * valid, > best
i - internal, r RIB-failure, S stale, N Nexthop-discard
Origin codes: i - IGP, e - EGP, ? - incomplete
Network Next Hop Rcvd Label Local Label
Route Distinguisher: 1.1.1.1:65000 (default for vrf CustA)
Route Distinguisher Version: 8
*> 198.18.10.0/24 0.0.0.0 nolabel 24004
*>i198.18.11.0/24 2.2.2.2 24004 nolabel
*>i198.18.12.0/24 3.3.3.3 24004 nolabel
Route Distinguisher: 2.2.2.2:65000
Route Distinguisher Version: 4
*>i198.18.11.0/24 2.2.2.2 24004 nolabel
Route Distinguisher: 3.3.3.3:65000
Route Distinguisher Version: 7
*>i198.18.12.0/24 3.3.3.3 24004 nolabel
RP/0/RP0/CPU0:c8102-1#CEF VRFを確認します。（C8102-1 ~ C8102-3）
例えば、C8102-1にてC8102-2に接続しているUbuntu（198.18.11.27/24）向けのCEFテーブルを確認すると、C8102-2 (2.2.2.2/32) がNext-Hopとなるため、VRF CustA 用のVPNv4ラベル (24004) と2.2.2.2/32向けの Node SID (16002) が付与されて転送されることがわかります。
RP/0/RP0/CPU0:c8102-1#show cef vrf CustA 198.18.11.27
Mon Dec 22 05:41:48.655 UTC
198.18.11.0/24, version 7, internal 0x5000001 0x30 (ptr 0x9bde8ea8) [1], 0x0 (0x0), 0x208 (0x9b5475c0)
Updated Dec 22 05:30:25.637
Prefix Len 24, traffic index 0, precedence n/a, priority 3
gateway array (0x9b91cd98) reference count 1, flags 0x2038, source rib (7), 0 backups
[1 type 1 flags 0x48441 (0x9b5907b8) ext 0x0 (0x0)]
LW-LDI[type=0, refc=0, ptr=0x0, sh-ldi=0x0]
gateway array update type-time 1 Dec 22 05:30:25.637
LDI Update time Dec 22 05:30:25.637
via 2.2.2.2/32, 3 dependencies, recursive [flags 0x6000]
path-idx 0 NHID 0x0 [0x9c72e0a8 0x0]
recursion-via-/32
next hop VRF - 'default', table - 0xe0000000
next hop 2.2.2.2/32 via 16002/0/21
next hop 10.14.0.4/32 Hu0/0/0/0 labels imposed {16002 24004}
Load distribution: 0 (refcount 1)
Hash OK Interface Address
0 Y recursive 16002/0
RP/0/RP0/CPU0:c8102-1#一方で、C8102-1にてC8102-3に接続しているUbuntu（198.18.12.27/24）向けのCEFテーブルを確認すると、C8102-3 (3.3.3.3/32) がNext-Hopとなるため、VRF CustA 用のVPNv4ラベル (24004) と3.3.3.3/32向けのNode SID (16003) が付与されて転送されることがわかります。
RP/0/RP0/CPU0:c8102-1#show cef vrf CustA 198.18.12.27
Mon Dec 22 05:50:23.232 UTC
198.18.12.0/24, version 8, internal 0x5000001 0x30 (ptr 0x9bde8fa8) [1], 0x0 (0x0), 0x208 (0x9b547638)
Updated Dec 22 05:30:25.662
Prefix Len 24, traffic index 0, precedence n/a, priority 3
gateway array (0x9b91cc98) reference count 1, flags 0x2038, source rib (7), 0 backups
[1 type 1 flags 0x48441 (0x9b591ba8) ext 0x0 (0x0)]
LW-LDI[type=0, refc=0, ptr=0x0, sh-ldi=0x0]
gateway array update type-time 1 Dec 22 05:30:25.662
LDI Update time Dec 22 05:30:25.662
via 3.3.3.3/32, 3 dependencies, recursive [flags 0x6000]
path-idx 0 NHID 0x0 [0x9c72e3a8 0x0]
recursion-via-/32
next hop VRF - 'default', table - 0xe0000000
next hop 3.3.3.3/32 via 16003/0/21
next hop 10.15.0.5/32 Hu0/0/0/1 labels imposed {16003 24004}
Load distribution: 0 (refcount 1)
Hash OK Interface Address
0 Y recursive 16003/0
RP/0/RP0/CPU0:c8102-1#Remote CE向けにTracerouteを実施します。（C8102-1 ~ C8102-3）
例えば、下記のようにCEFテーブル通りにVPNv4ラベル、Node SIDが付与されて転送されることがわかります。また、PHPによりRemote PEの一つ手前のルータで全てのラベルが外されていることがわかります。現在CEはRemote CEの経路を学習していないため、途中からアスタリスクとなります。Ctrl＋Cで停止してください。
RP/0/RP0/CPU0:c8102-1#traceroute vrf CustA 198.18.11.27
Mon Dec 22 06:11:29.154 UTC
Type escape sequence to abort.
Tracing the route to 198.18.11.27
1 10.14.0.4 [MPLS: Labels 16002/24004 Exp 0] 10 msec 12 msec 11 msec
2 10.24.0.2 8 msec 8 msec 8 msec
3 * * *
4 * * *
5 * * ^C
RP/0/RP0/CPU0:c8102-1#traceroute vrf CustA 198.18.12.27
Mon Dec 22 06:12:47.144 UTC
Type escape sequence to abort.
Tracing the route to 198.18.12.27
1 10.15.0.5 [MPLS: Labels 16003/24004 Exp 0] 11 msec 6 msec 6 msec
2 10.35.0.3 6 msec 6 msec 6 msec
3 * * ^C
RP/0/RP0/CPU0:c8102-1#2.4 CE 間の疎通確保¶
ゴール
CEに相当するWindows11及びUbuntuにルート設定を行い、CE間の疎通を確保すること（WindowsからUbuntuにSSHできるようにすること）
まず、Windows11にルート設定を行います。

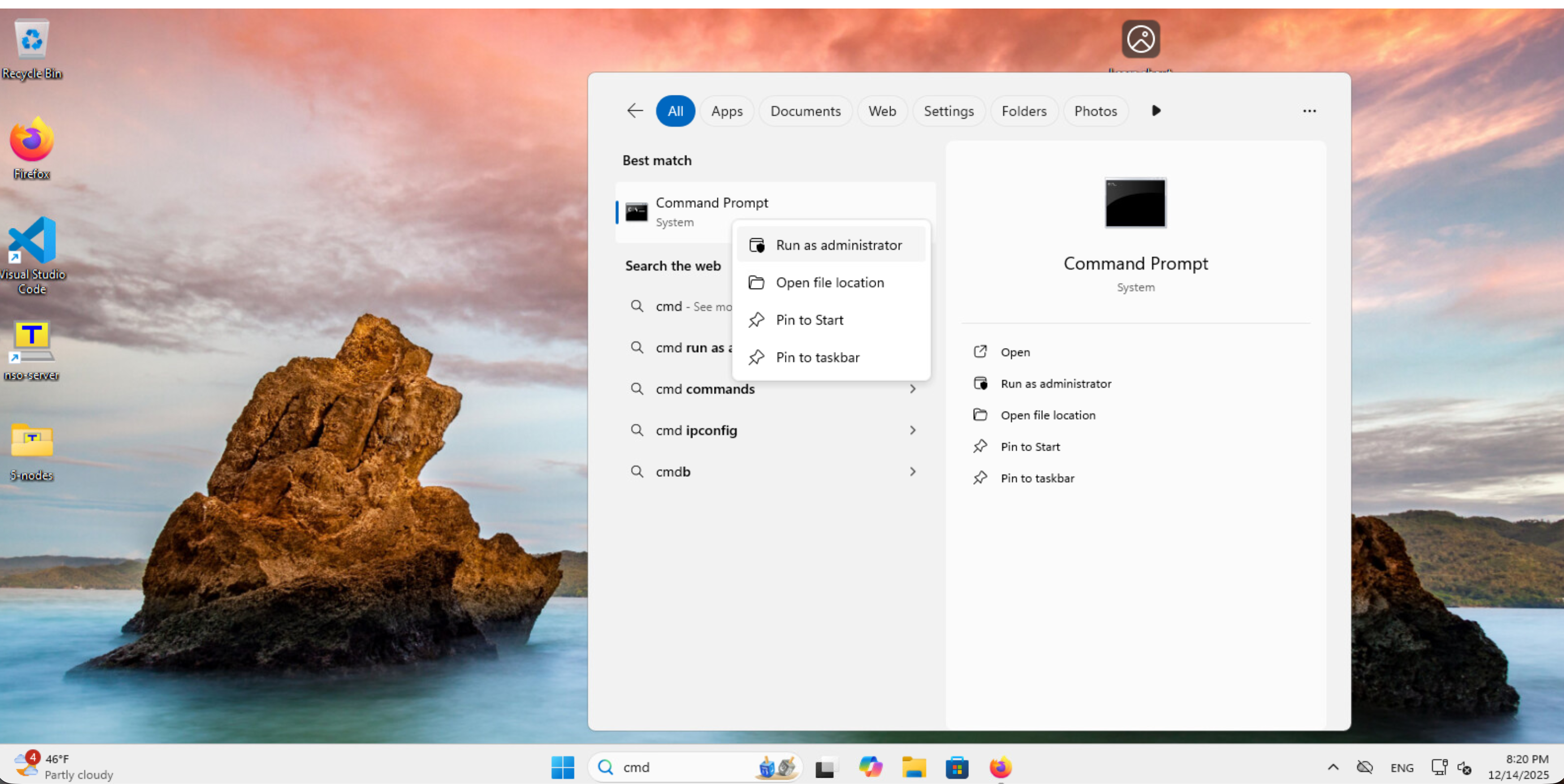

Command Prompt を右クリック、’Run as administrator’ を選択します。

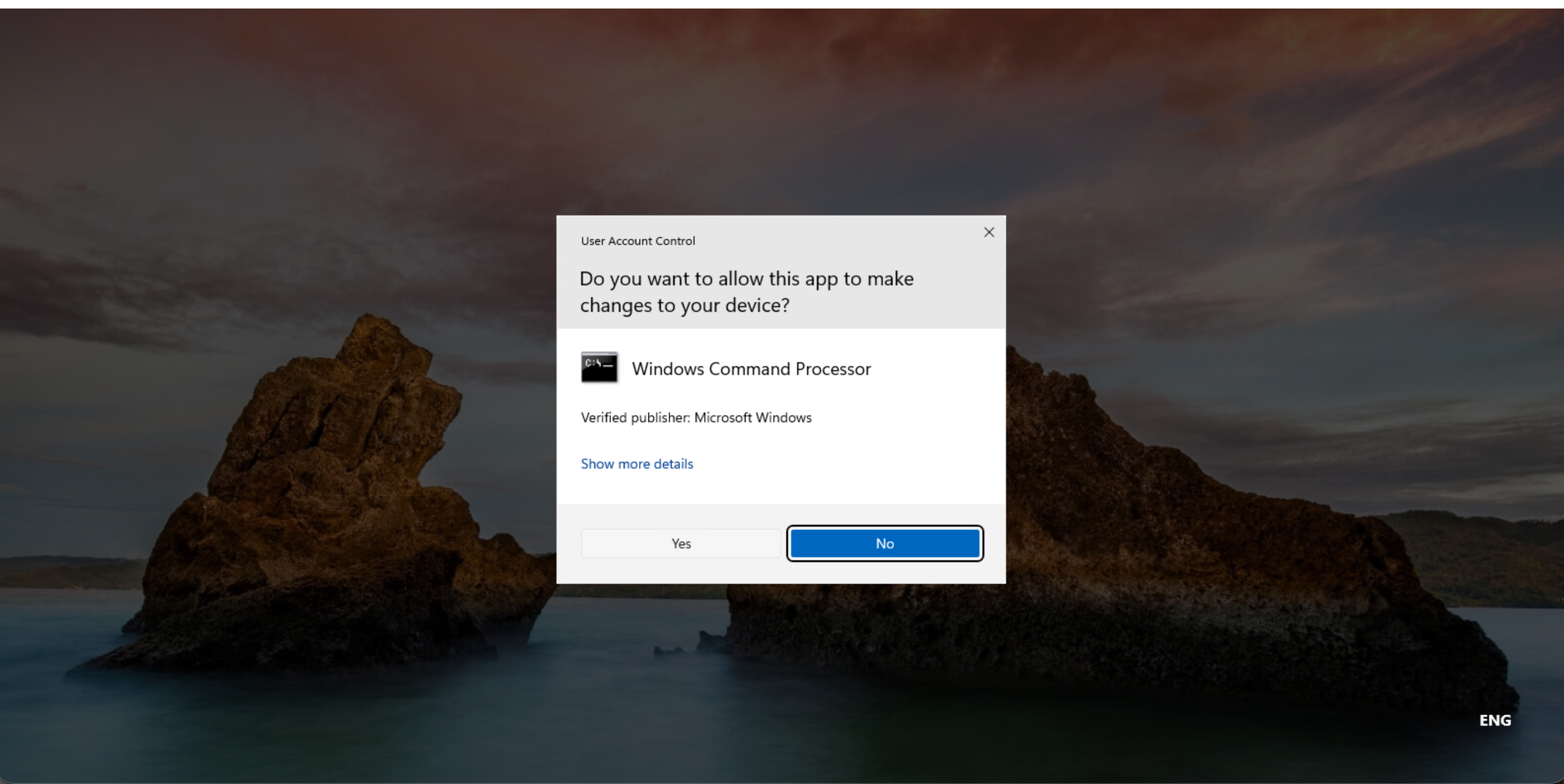

下記にはYesと回答します。

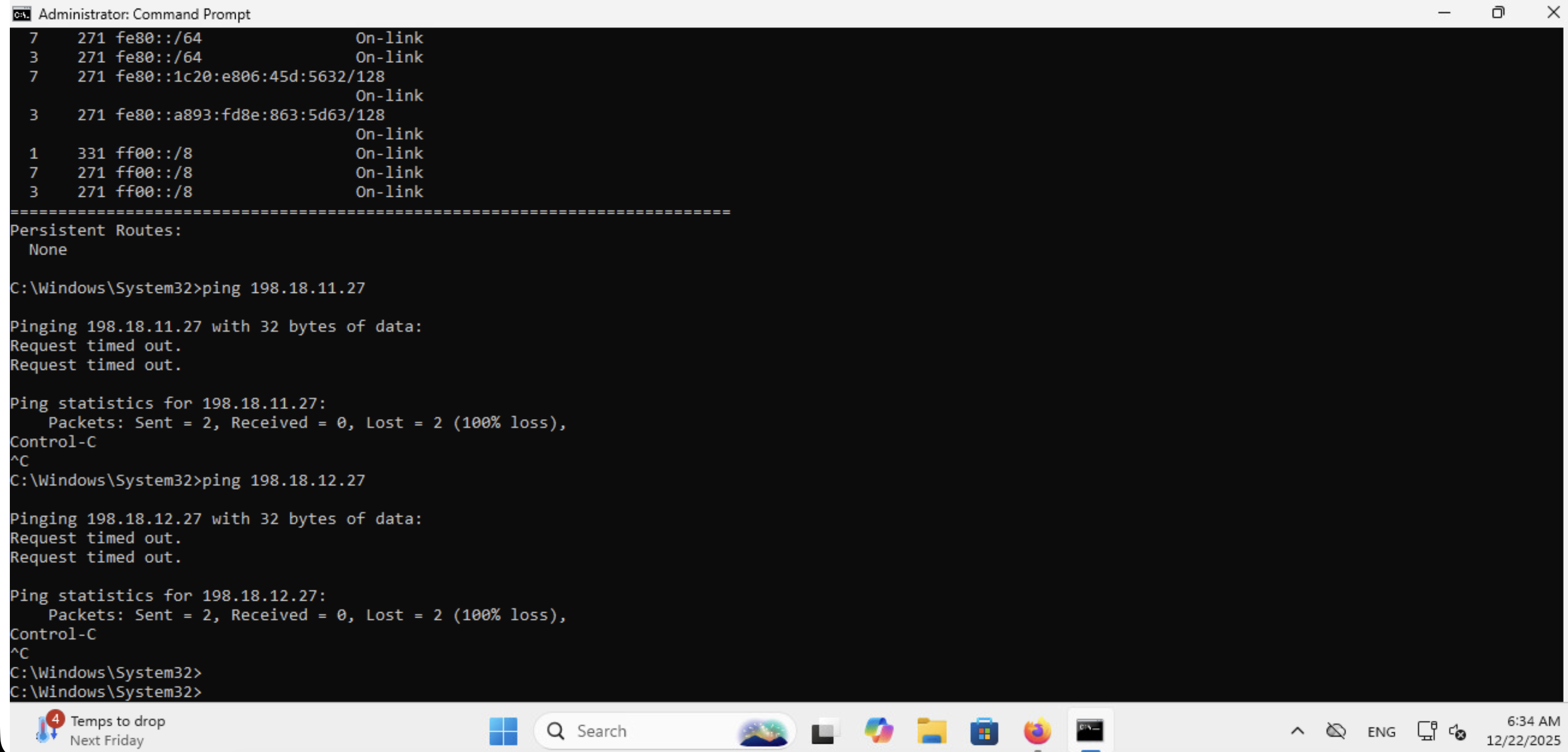

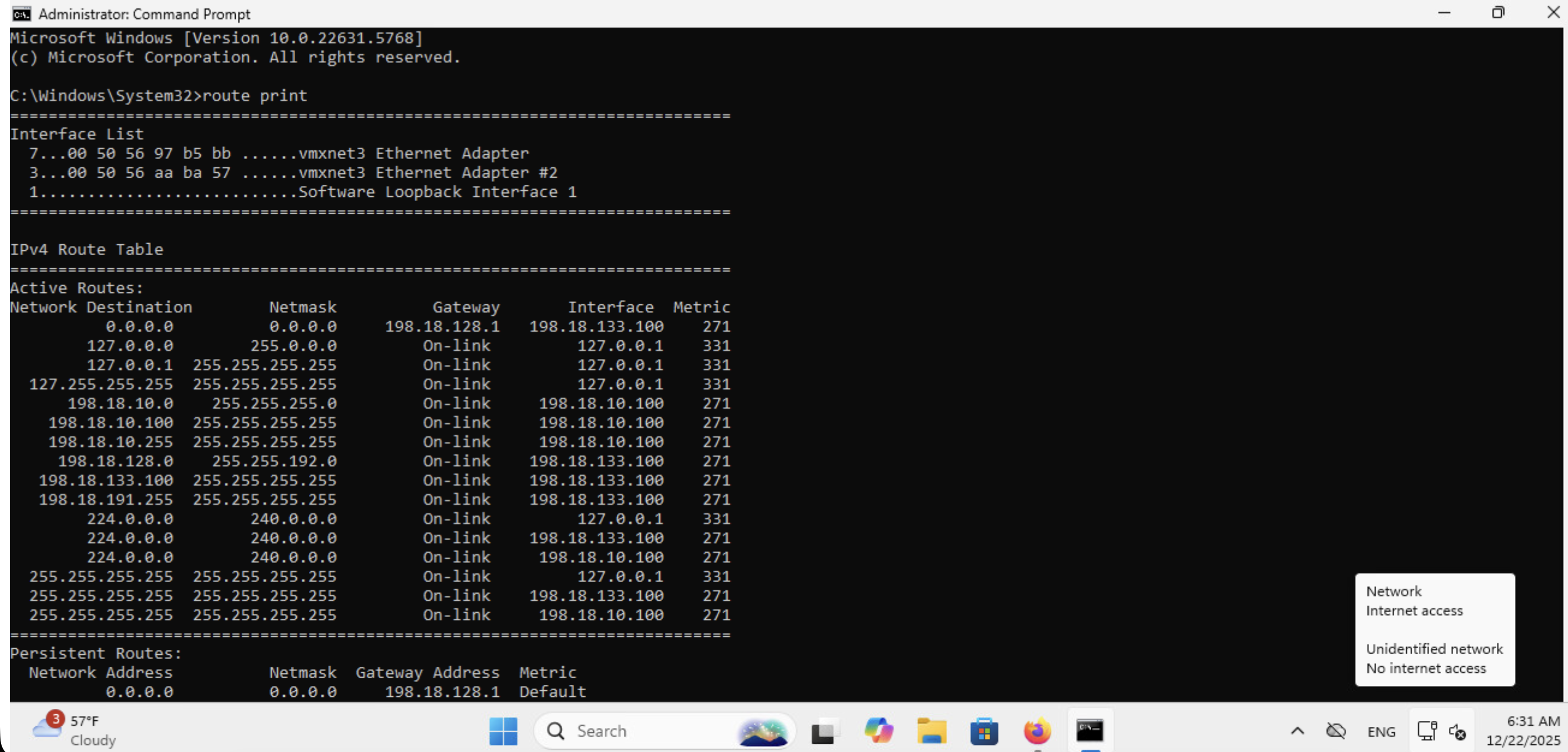

‘route print’ で198.18.11.0/24, 198.18.12.0/24のルートがないことを確認します。
現時点では、198.18.11.27/24, 198.18.12.27/24いずれにもpingは飛びません。

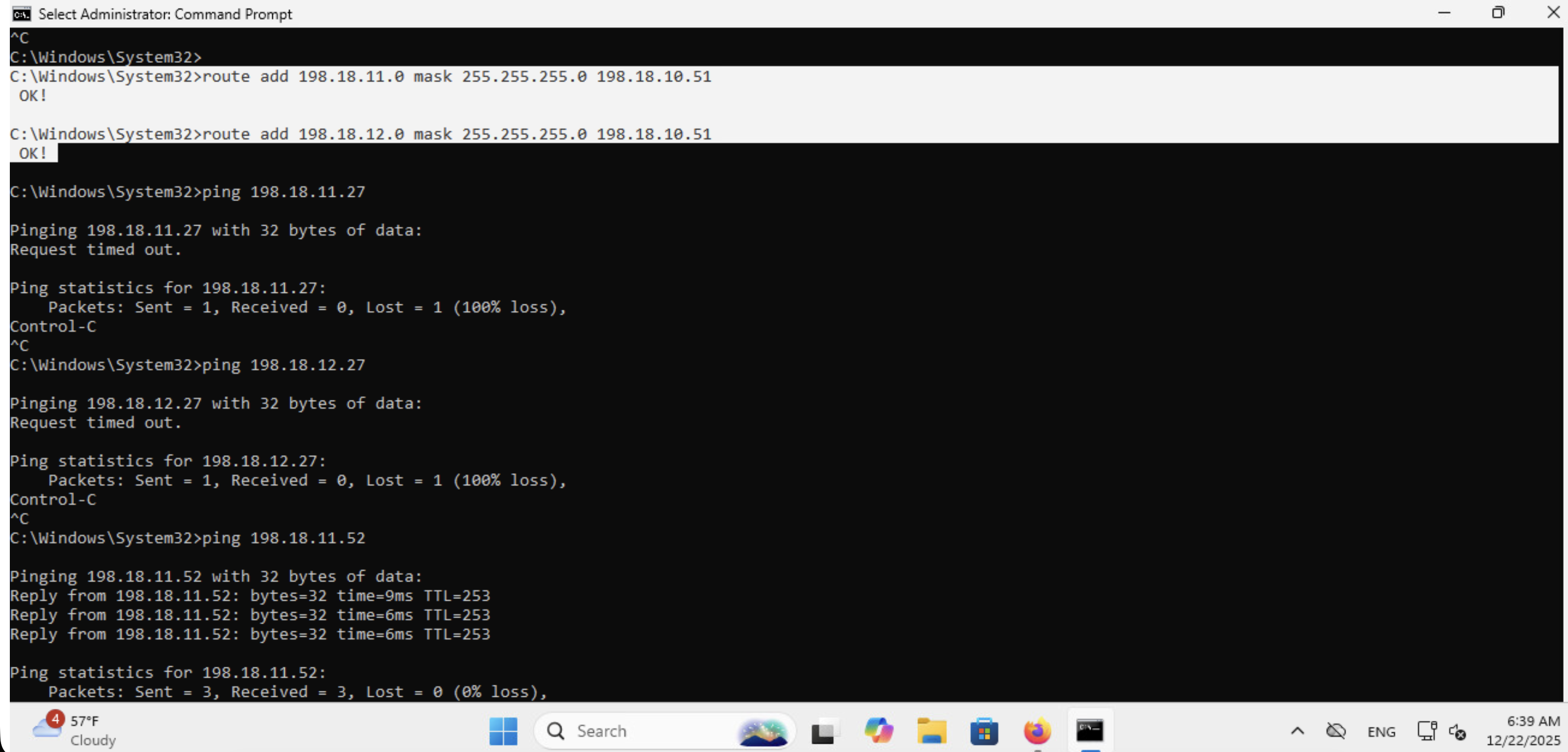

下記コマンドにてRemote CE向けのルートを追加します。
route add 198.18.11.0 mask 255.255.255.0 198.18.10.51
route add 198.18.12.0 mask 255.255.255.0 198.18.10.51

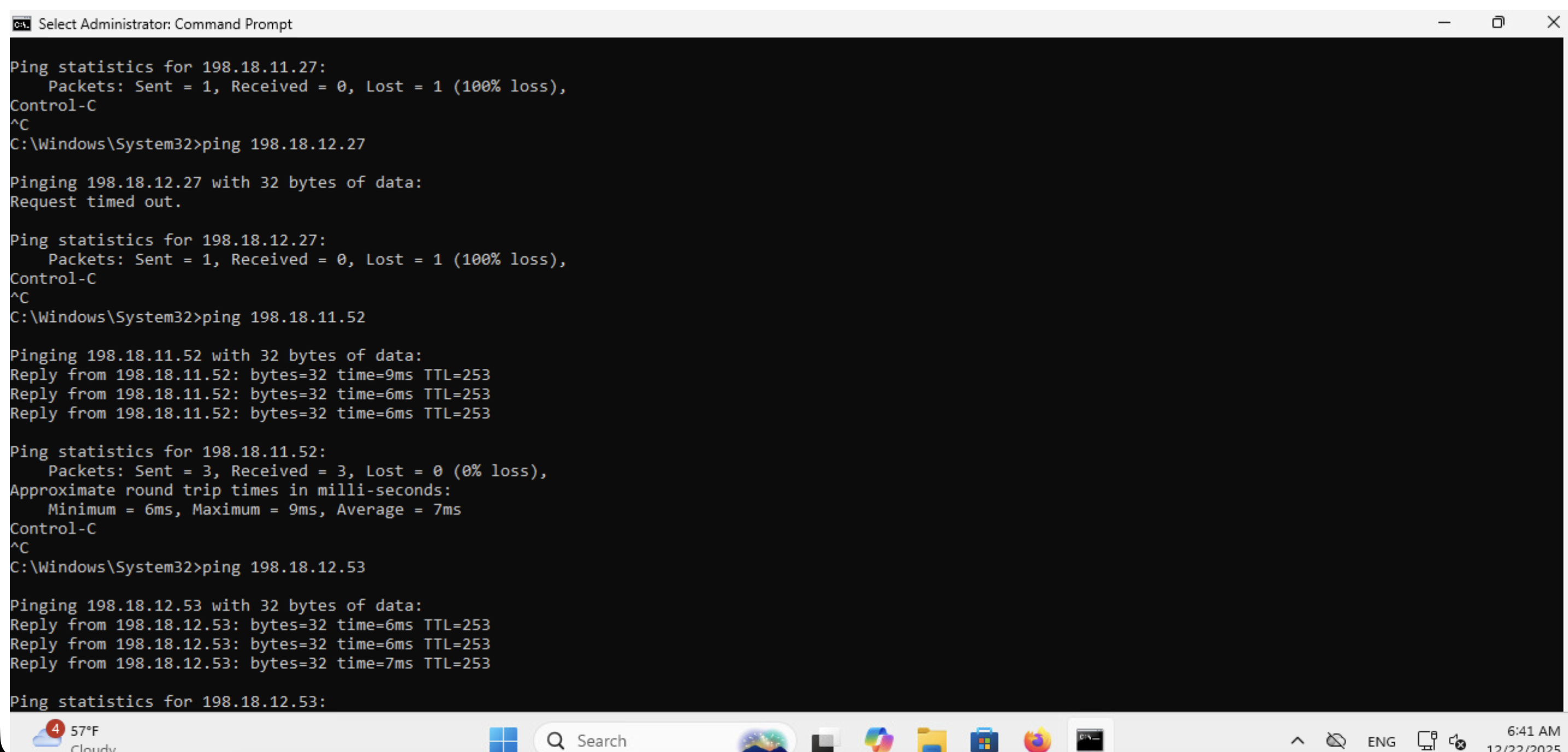

Ubuntu 側にルート設定をしていないため、Remote PEに対してはPingが飛びますが、Remote CEに対してはPingが返ってこないことがわかります。

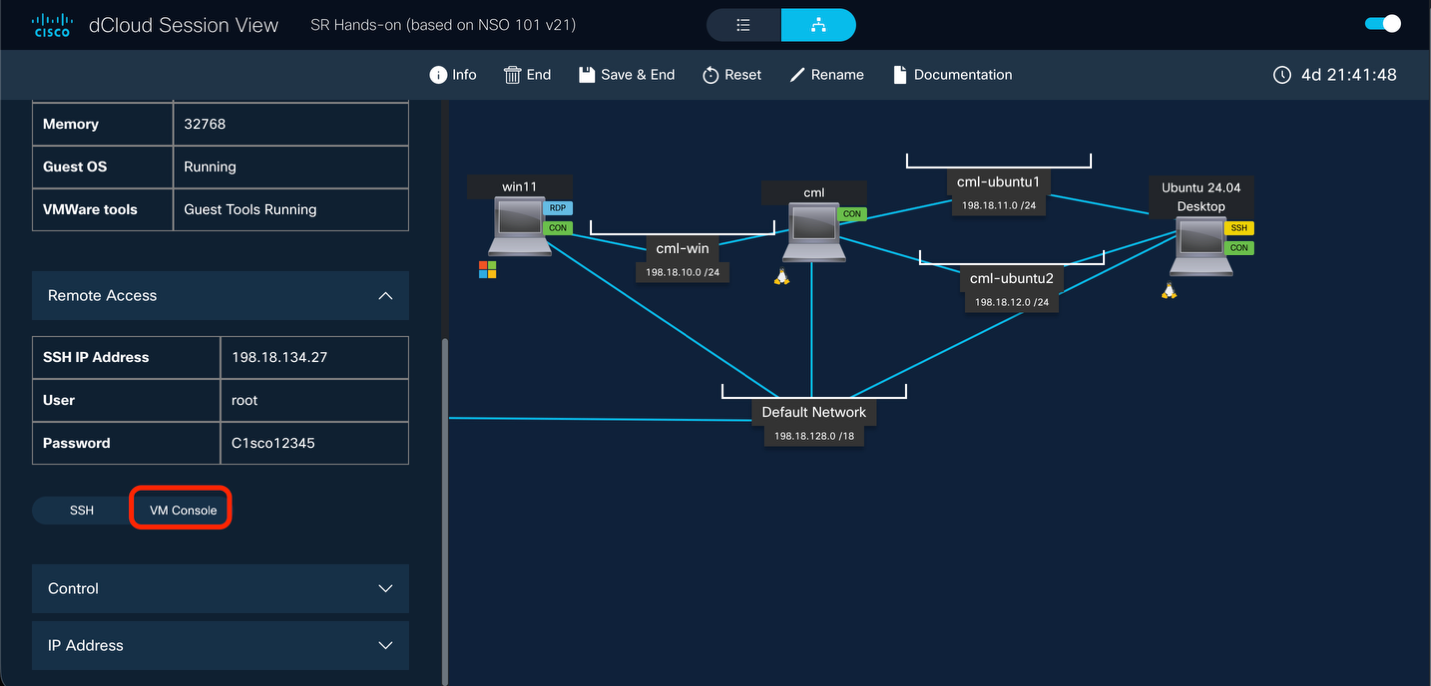

そこで次にUbuntu側にルート設定を行います。dCloud Session View 画面に戻り、Ubuntuを選択し、VM Consoleをクリックします。

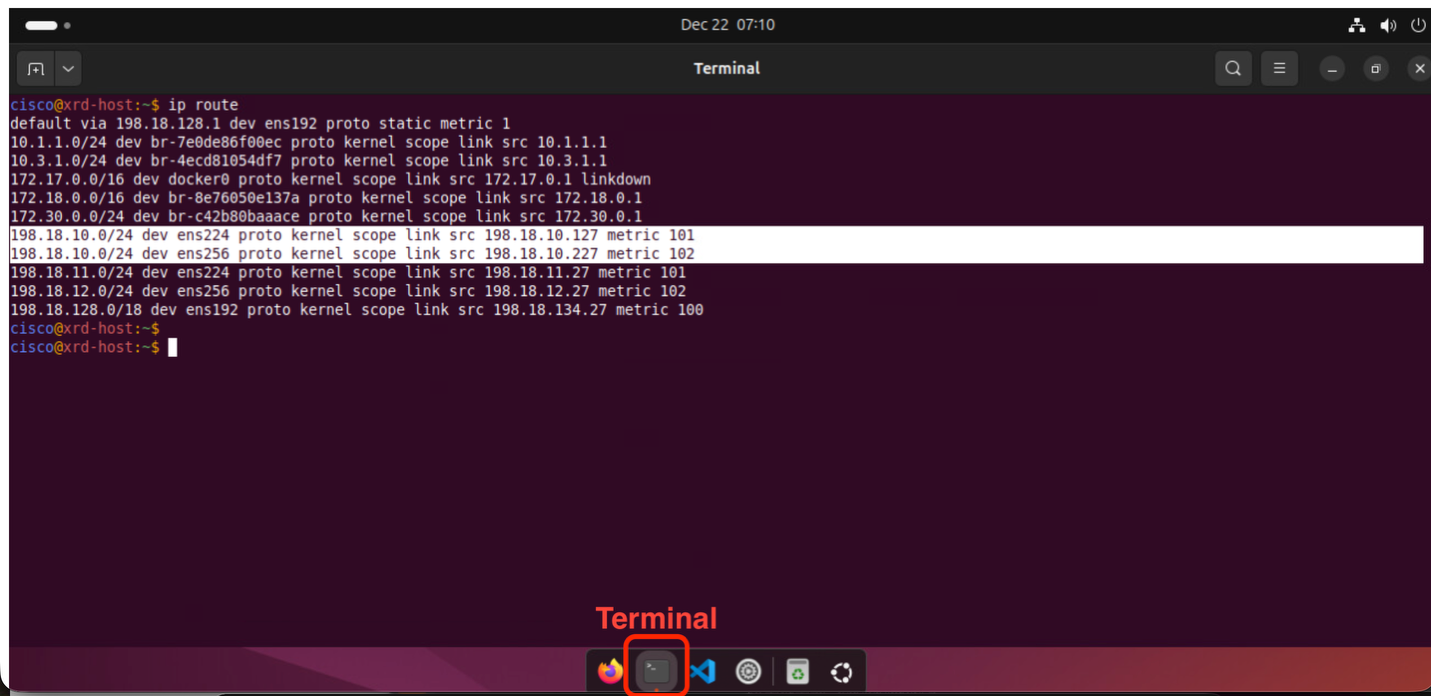

下のメニューからTerminalを選択し、’ip route’ でUbuntuが持つ経路情報を確認します。
次のL2VPNのシナリオ用に198.18.10.0/24のアドレスがUbuntuにも設定されているため、ハイライトされた経路が表示されていますが、リモートのWindowsに到達するための経路は設定されていないことがわかります。

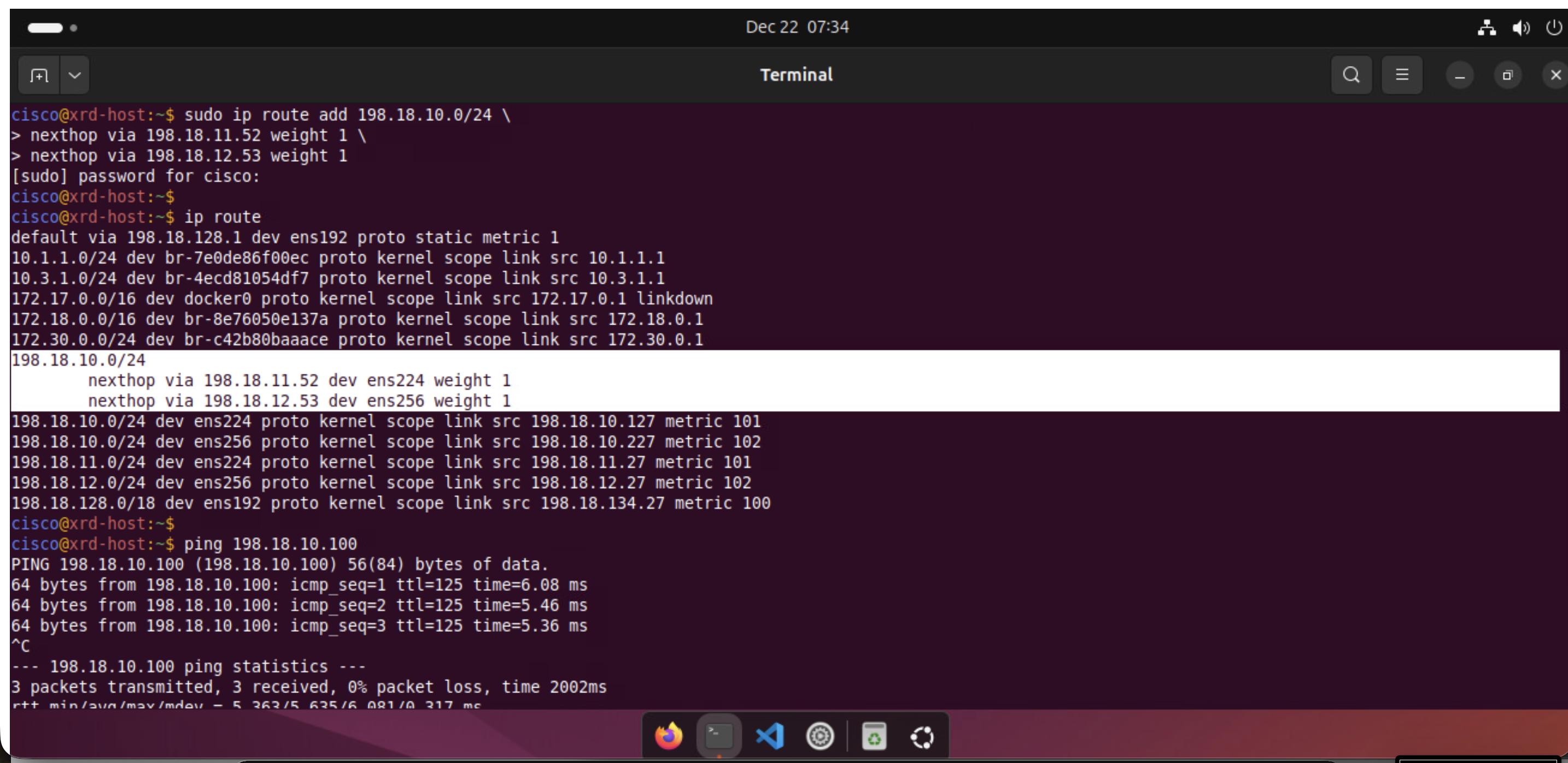

そこで下記のコマンドにてWindows向けの経路を追加します。 バックスラッシュが入力できない場合は、一行で入力してください。
sudo ip route add 198.18.10.0/24 \
nexthop via 198.18.11.52 weight 1 \
nexthop via 198.18.12.53 weight 1
Password: 講師よりお伝えします
上記のようにECMP経路が追加され、Windows (198.19.10.100) 向けのPingも通るようになったことがわかります。

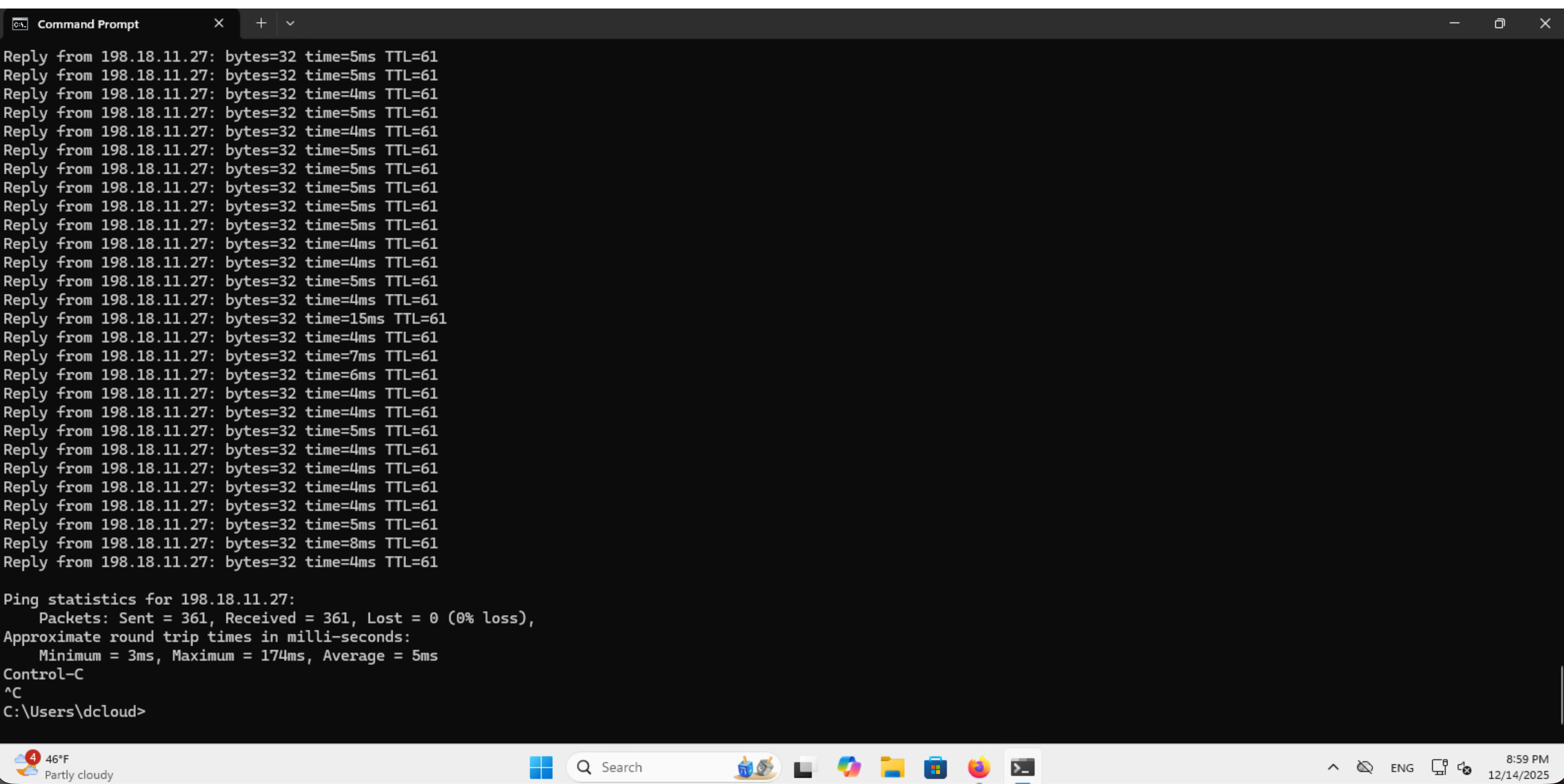

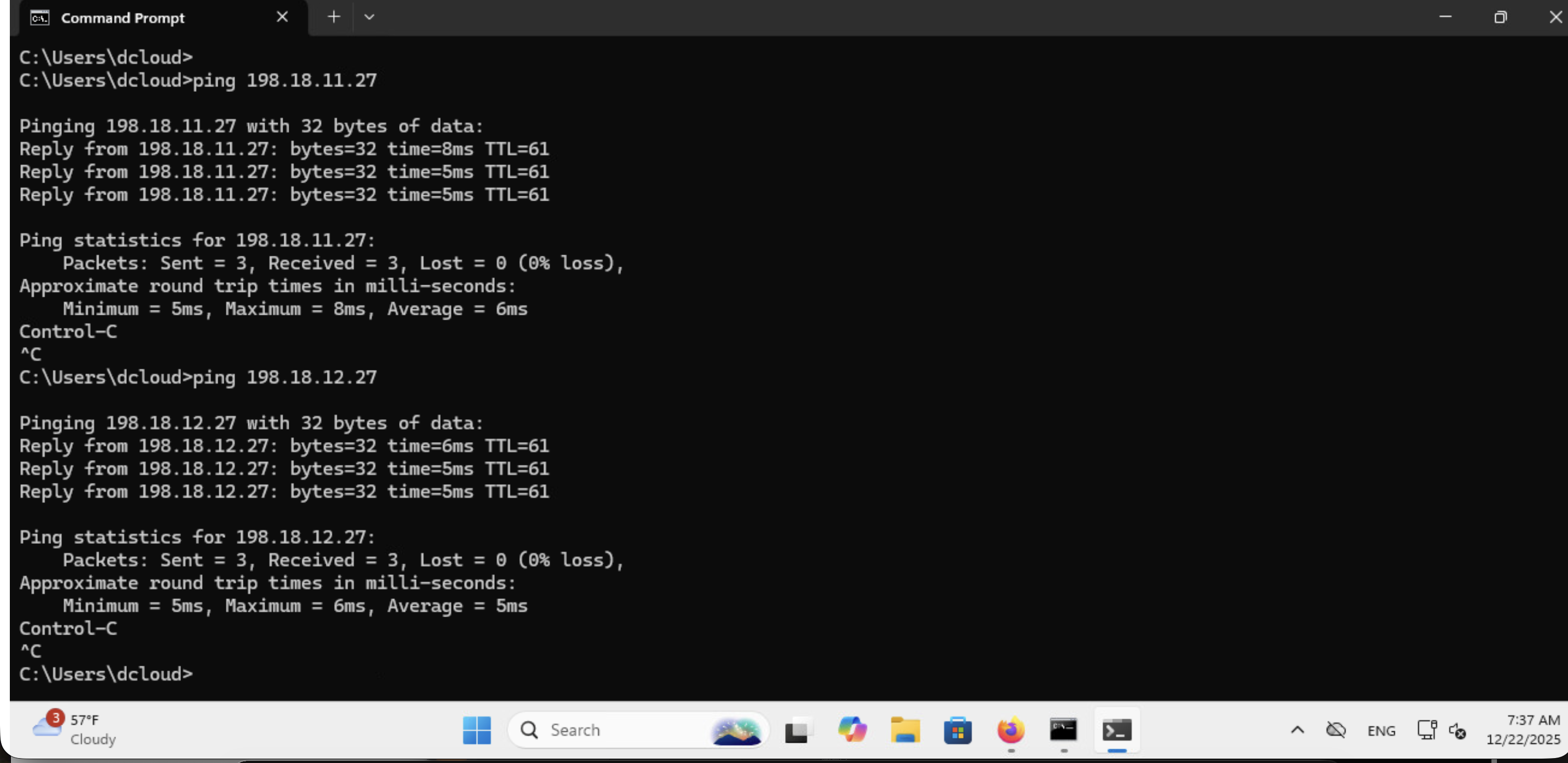

Windows に戻り、Ubuntu (198.18.11.27, 198.18.12.27) 向けのPingを実施します。

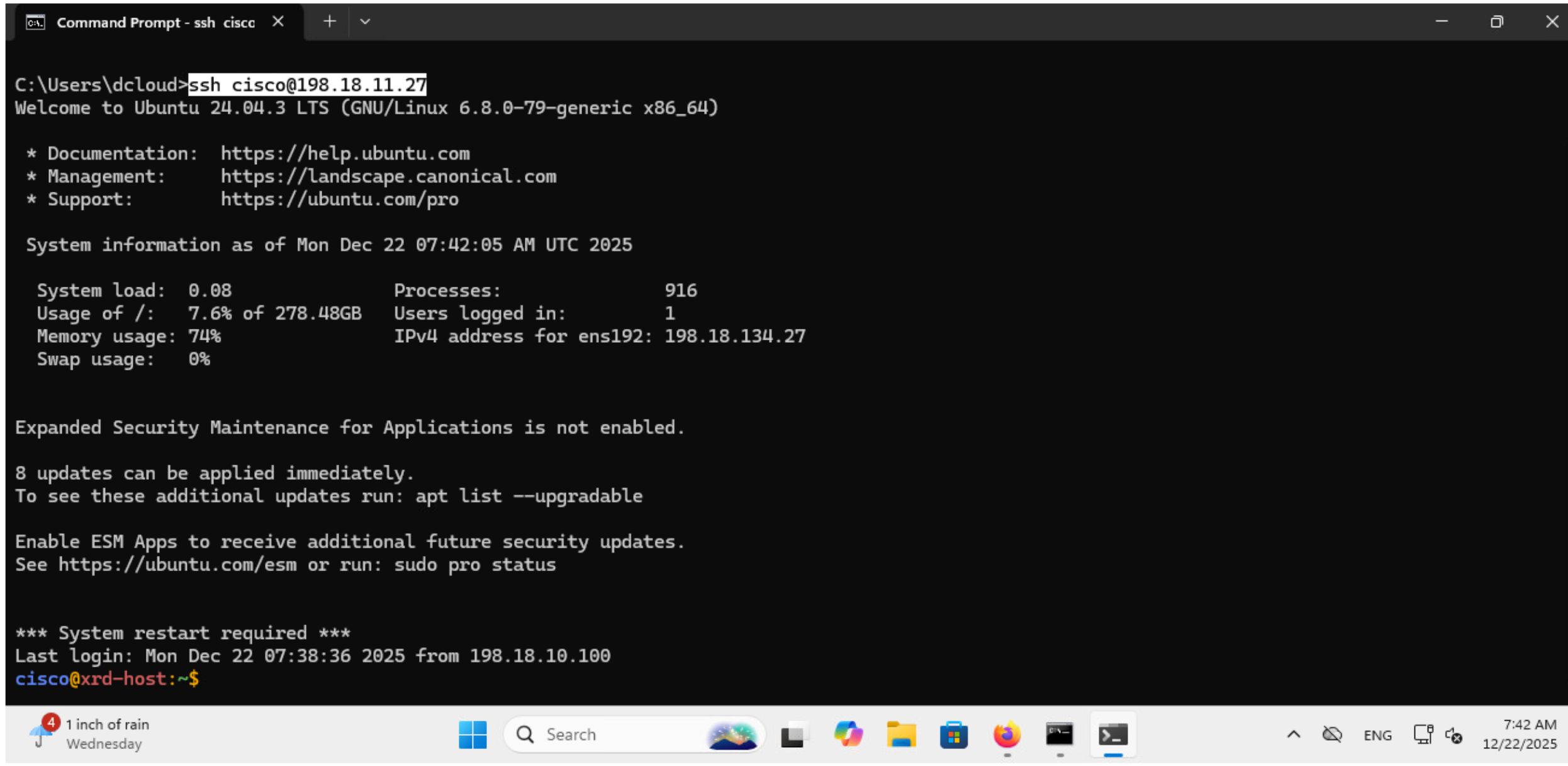

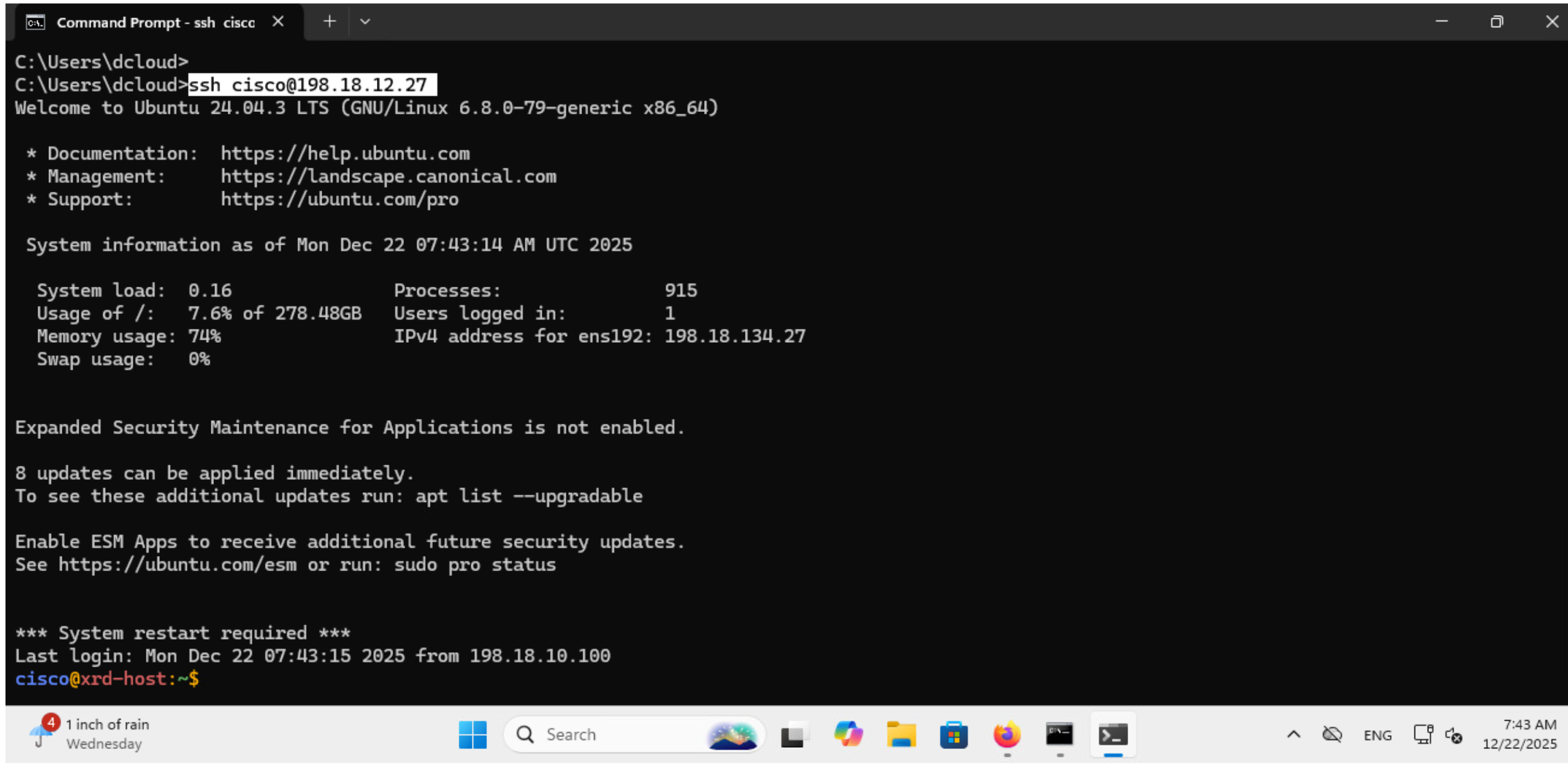

また、Windows から Ubuntu (198.18.11.27, 198.18.12.27) にSSH を実施すると下記のようにログインできることがわかります。
2.5 VPN トラフィック確認¶
ゴール
VPNトラフィックがSRネットワーク上をどのように流れているかを確認すること

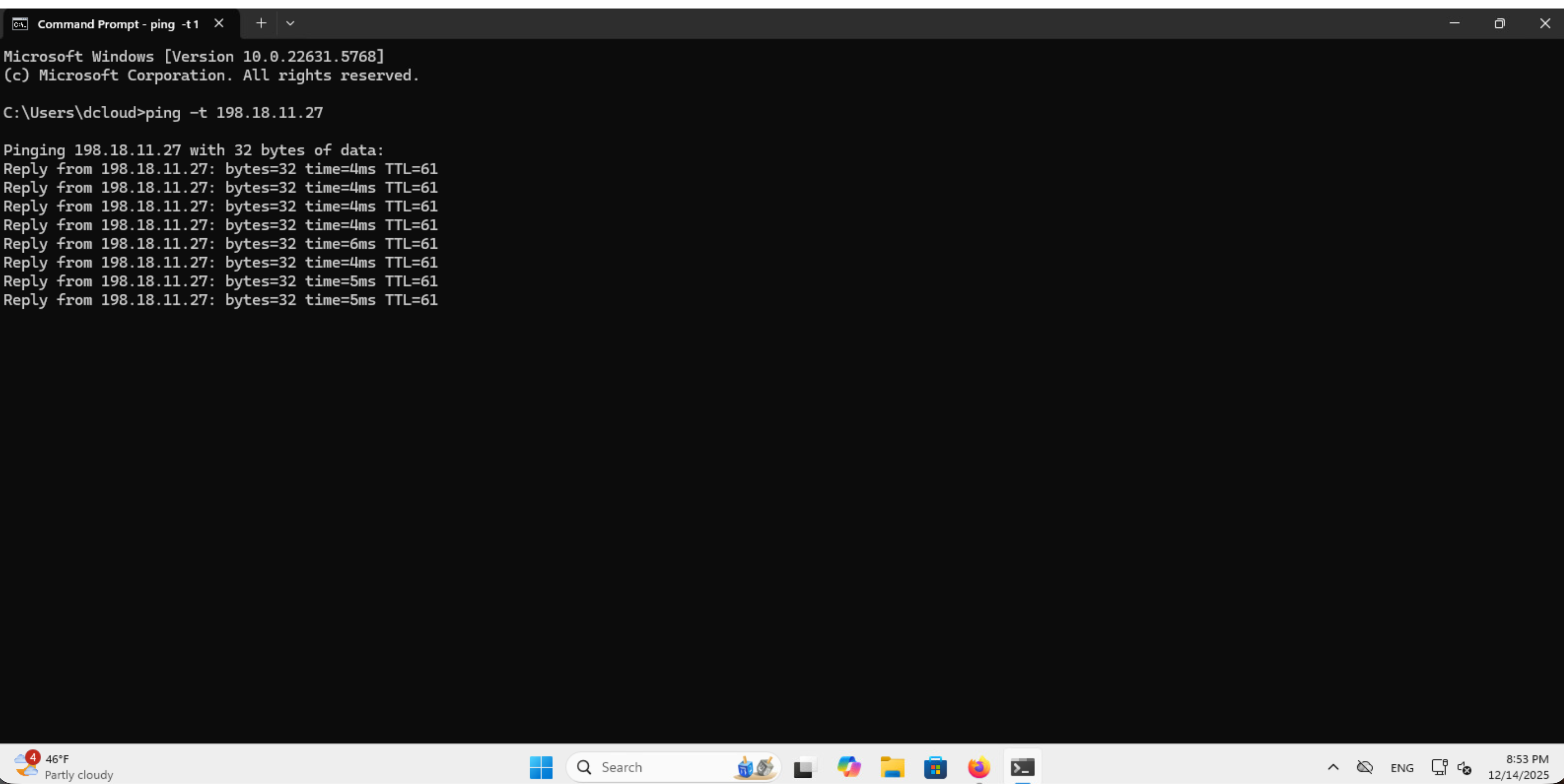

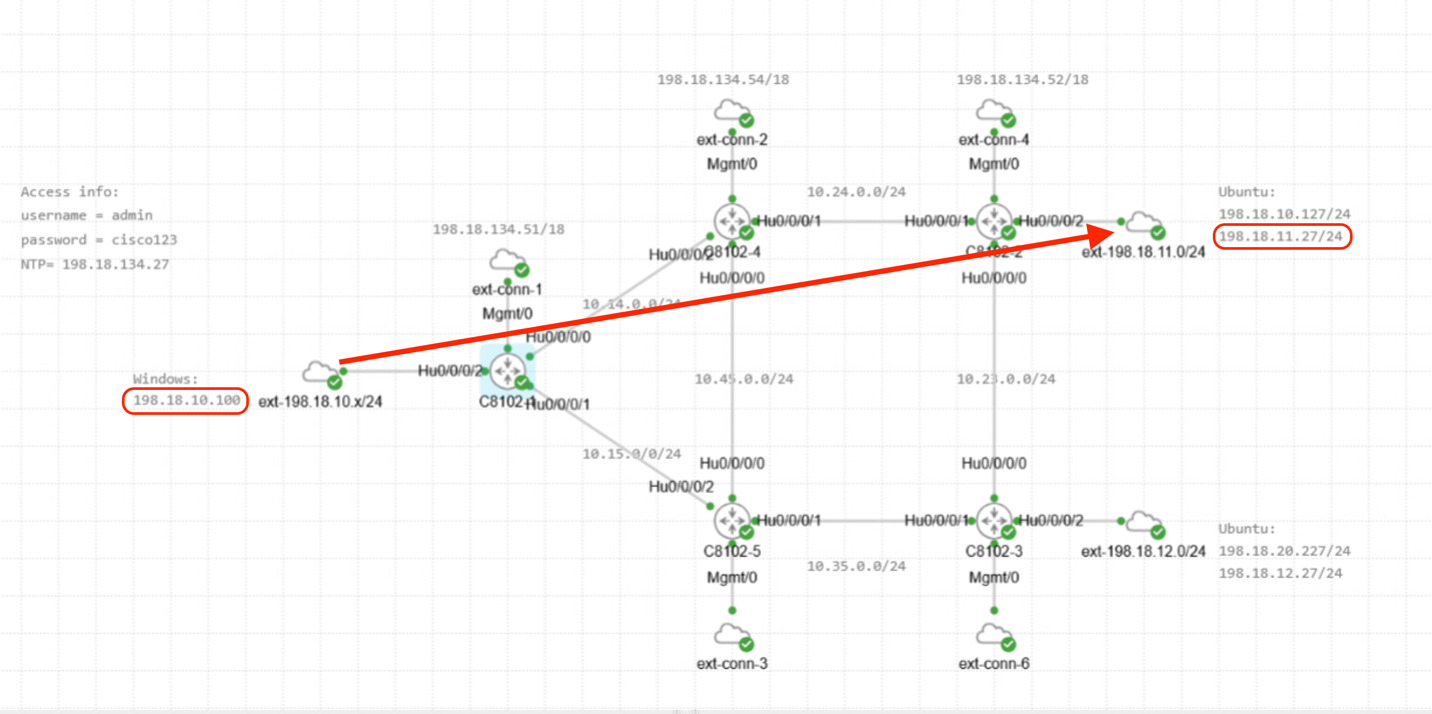

Windows から Ubuntu に対して継続的にPingを打ち続けます。
ping -t 198.18.11.27
C8102-1のWindows側インタフェースにて下記のようにInput/Outputトラフィックの変化をモニターできます。（オプション）Ctrl+Cで止めます。
RP/0/RP0/CPU0:c8102-1#monitor interface HundredGigE 0/0/0/2
HundredGigE0/0/0/2 is up, line protocol is up
Encapsulation ARPA
Traffic Stats:(2 second rates) Delta
Input Packets: 1696 2
Input pps: 1
Input Bytes: 253648 156
Input Kbps (rate): 0 ( 0%)
Output Packets: 471 2
Output pps: 1
Output Bytes: 57594 156
Output Kbps (rate): 0 ( 0%)
Errors Stats:
Input Total: 0 0
Input CRC: 0 0
Input Frame: 0 0
Input Overrun: 0 0
Output Total: 0 0
Output Underrun: 0 0
Quit='q', Freeze='f', Thaw='t', Clear='c', Interface='i',
Next='n', Prev='p'

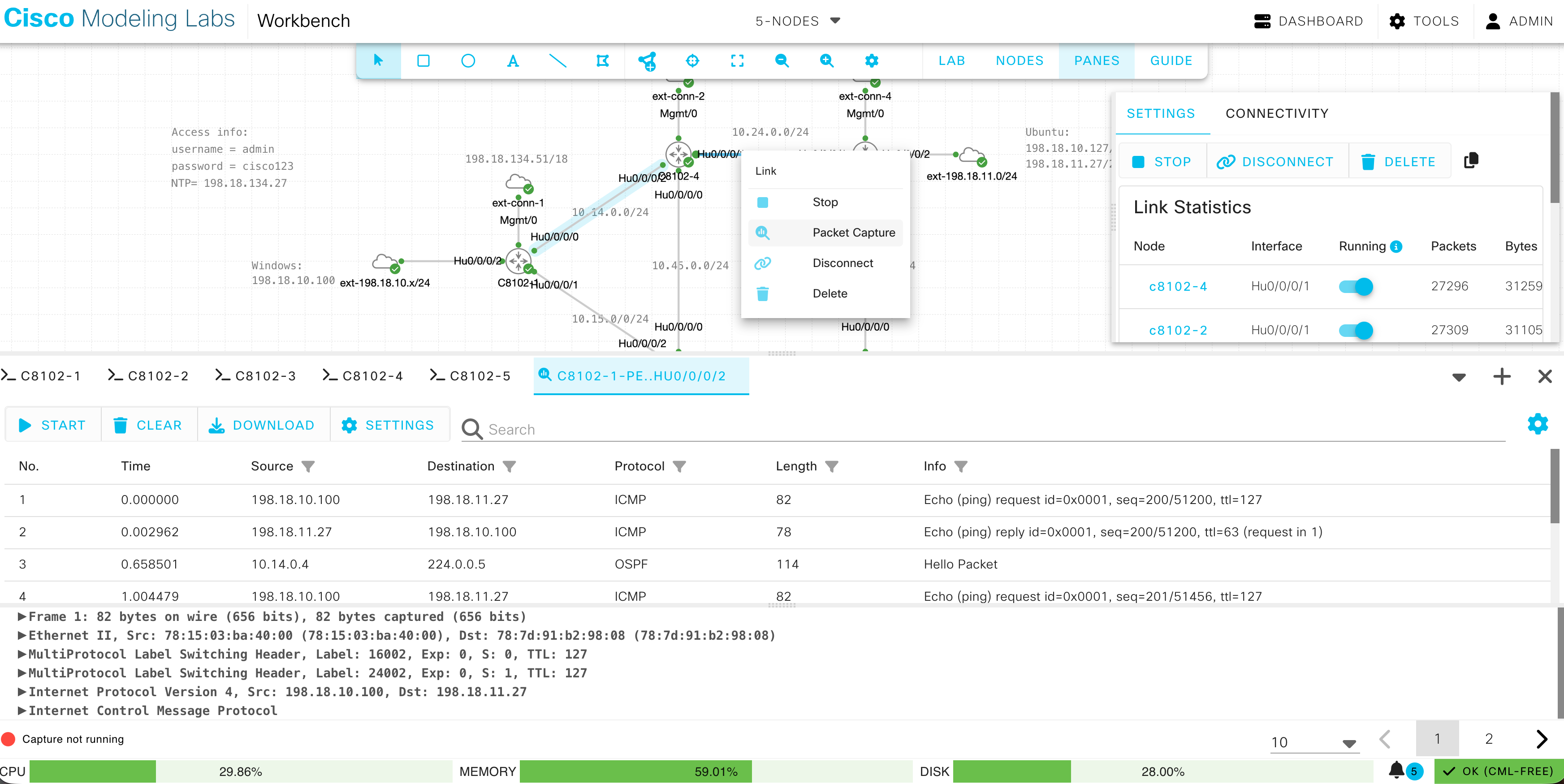

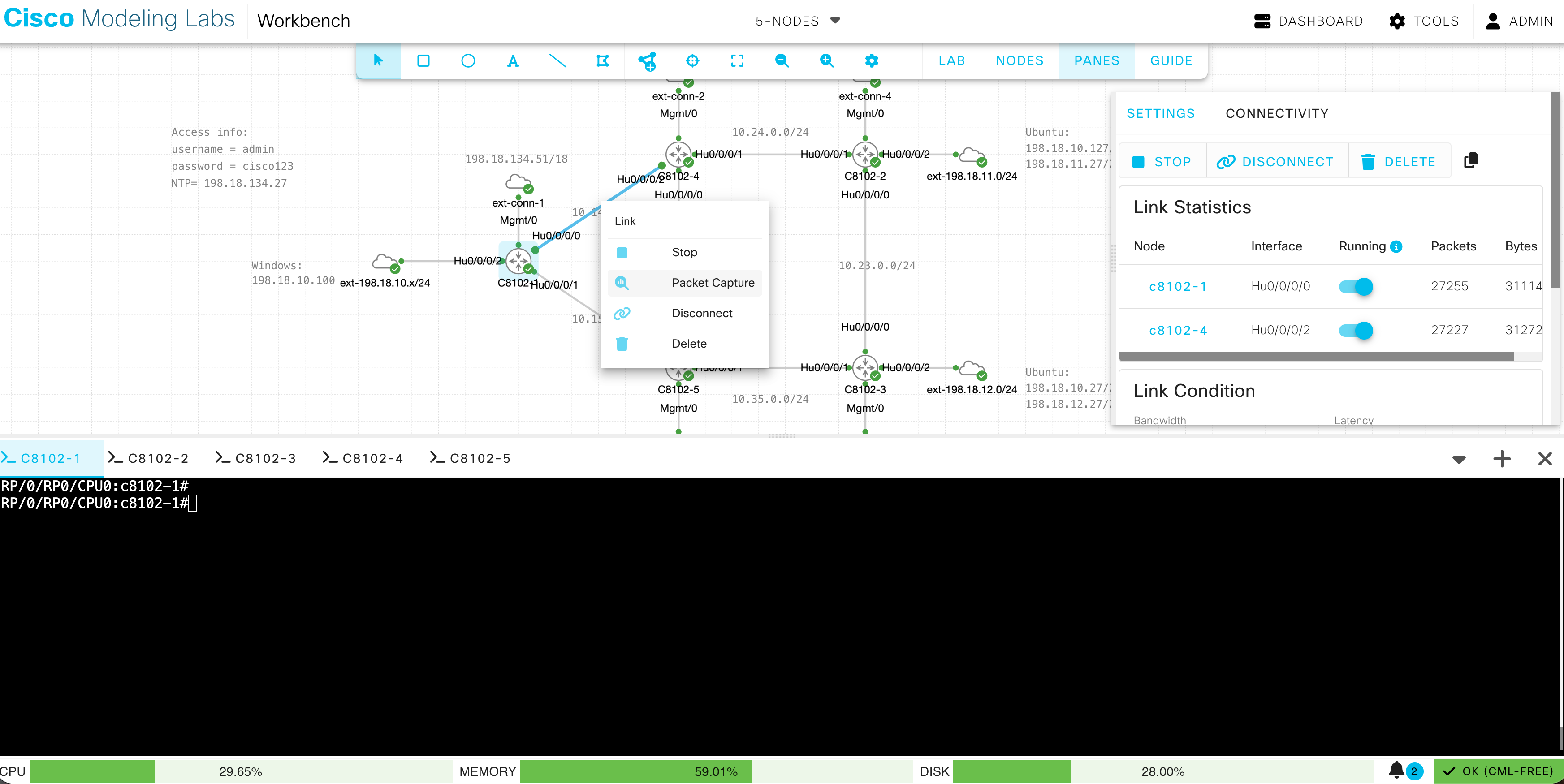

Brief='b', Detail='d', Protocol(IPv4/IPv6)='r'CML にて、C8102-1とC8102-４の間のリンクを右クリックし、Packet Captureを選択します。
Start をクリックするとパケットキャプチャを開始します。Stop で停止します。

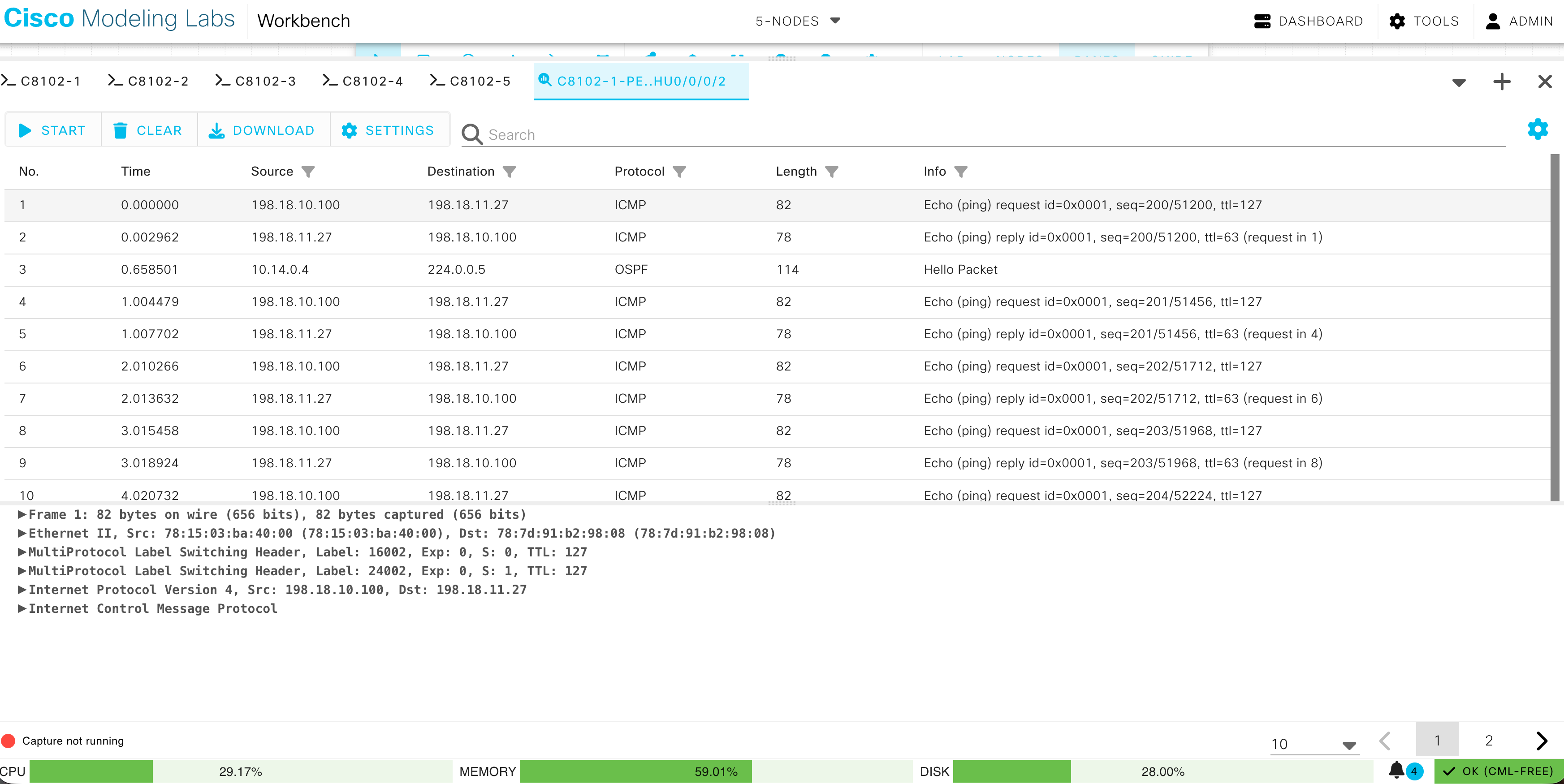

Source: 198.18.10.100, Destination: 198.18.11.27, Protocol: ICMP のパケットをクリックすると、詳細が表示されます。C8201-1からC8201-4へLabel: 24002 と 16002 が付与された上で転送されていることがわかります。

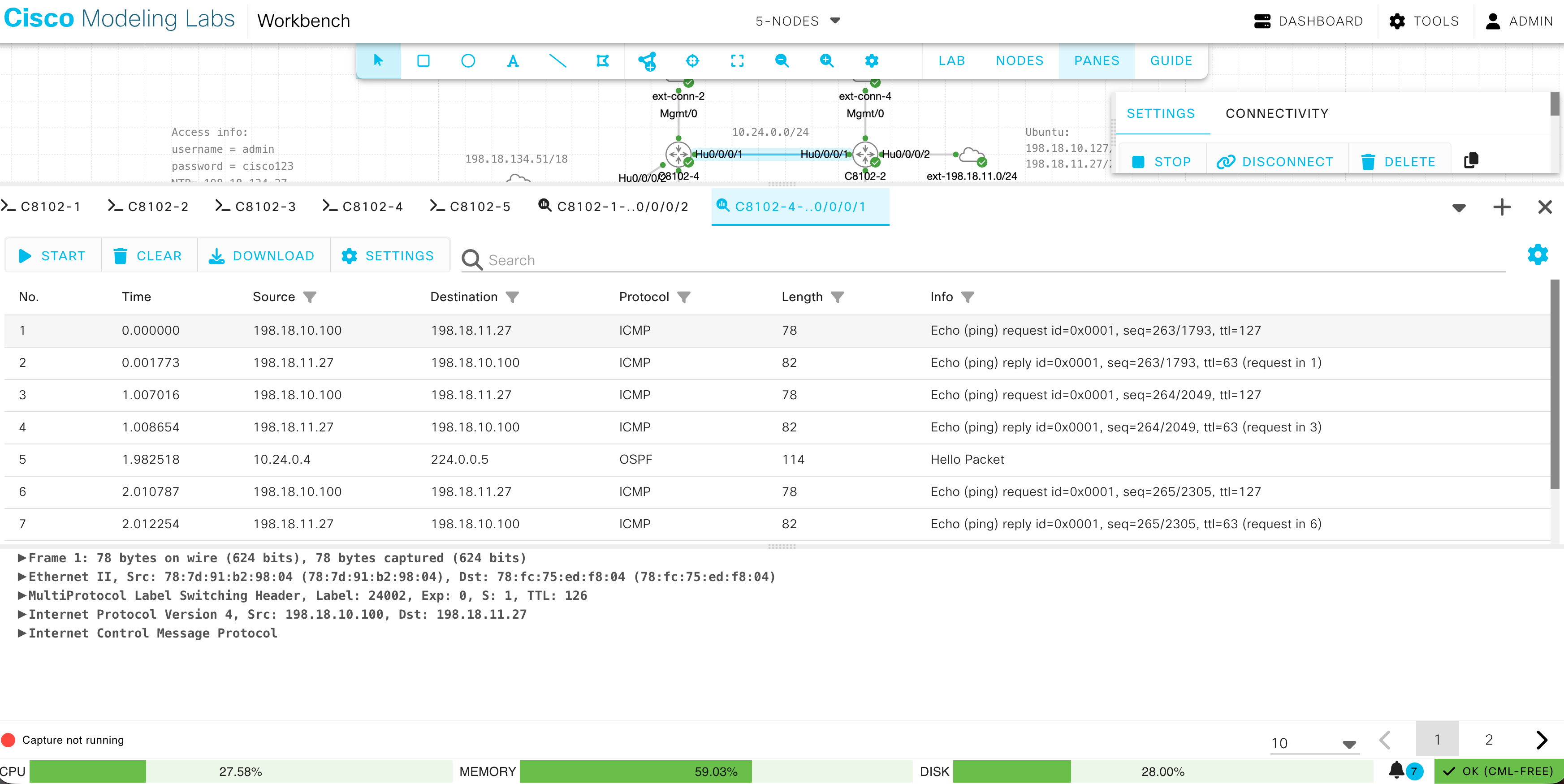

次に、C8201-4からC8201-2間のリンクを右クリックし、Packet Captureを選択します。
Start でパケットキャプチャを開始し、Source: 198.18.10.100, Destination: 198.18.11.27, Protocol: ICMP のパケットをクリックします。PHPがデフォルトで有効になっているため、宛先の一つ手前でTransport Label (16002) が外されて、C8201-4からC8201-2へ転送されていることがわかります。
Windows にてCtrl＋CでPingを止めます。

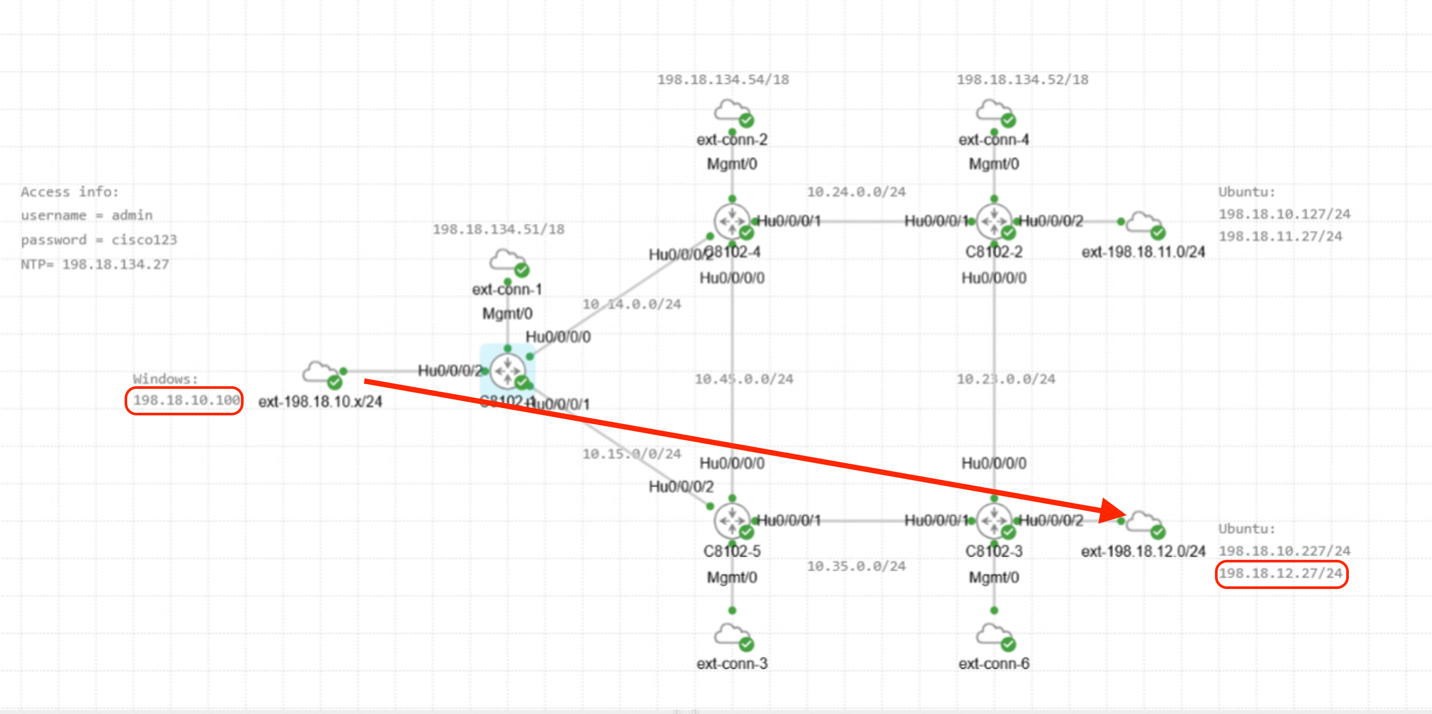

時間に余裕がありましたら、WindowsからC8102-3に接続する198.18.12.27向けにPingを実施して、パケットキャプチャを実施してみてください。行きは、IGP最短パスのため、C8201-1→C8201-5→C8201-3という経路を通ります。
- ラボの制約上、C8201-2とC8201-3は同じUbuntuに接続しています。そのため、戻りはECMPとなり、経路は固定ではありません。
