04. SR-TE Dynamic Path¶
4.1 TE Affinity設定¶
ゴール
特定のリンクにColorを付けること

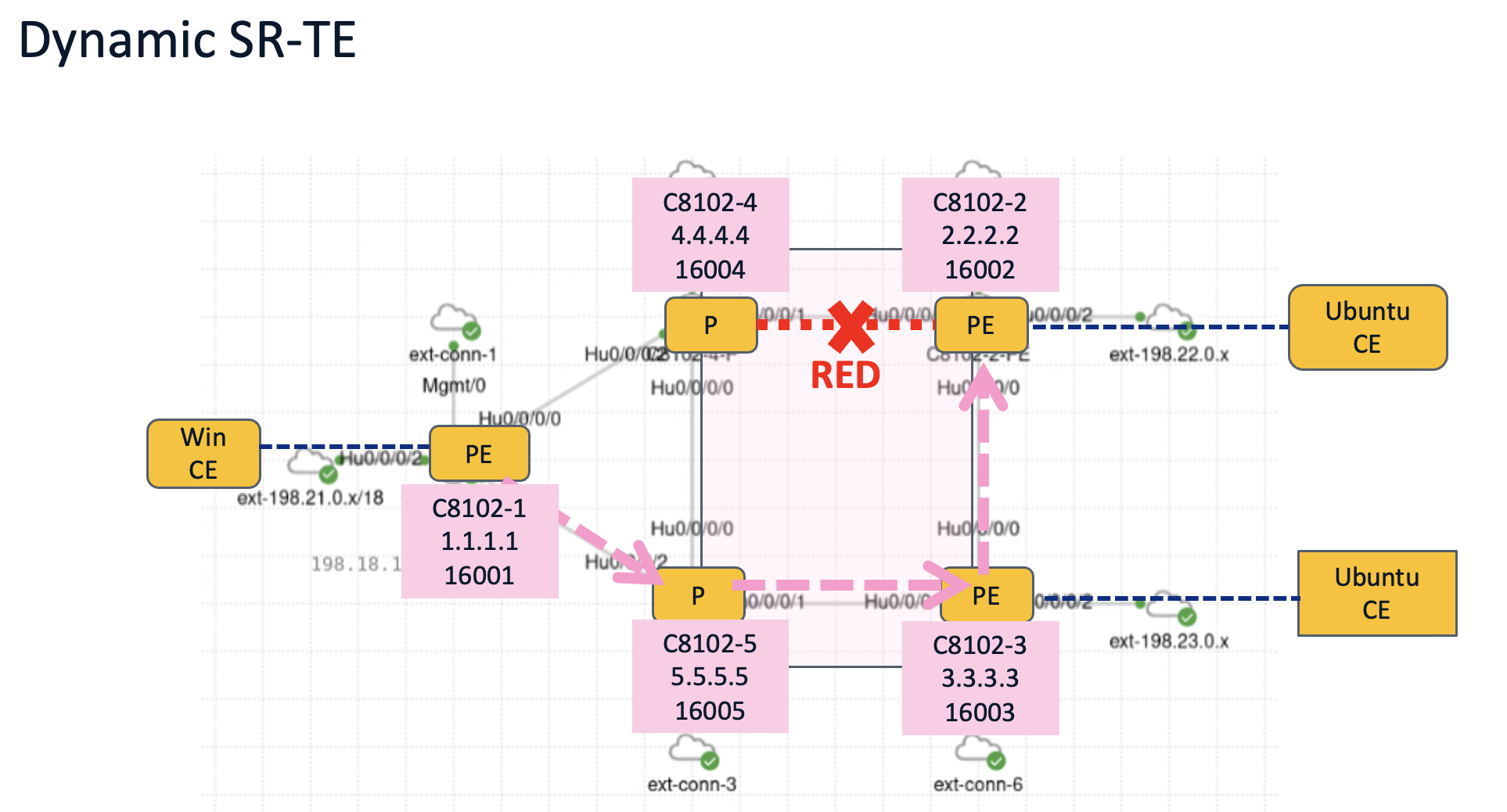

今回は、C8102-4とC8102-2の間のリンクにColor: REDを設定し、C8102-1からC8102-2向けにREDのリンクを避けるようなパスを計算するDynamic Pathを設定します。
まず、REDリンクの両端であるC8102-2とC8102-4にTE Affinityの設定を行います。
segment-routing
traffic-eng
interface HundredGigE0/0/0/1
affinity
name RED
!
!
affinity-map
name RED bit-position 3
!
!
!また、ヘッドエンドであるC8102-1にもColor REDのbit-positionを設定します。
segment-routing
traffic-eng
affinity-map
name RED bit-position 3
!
!
!C8102-1にてSR-TE DBを確認すると、下記のようにC8102-2とC8102-4の間のリンクにColor REDであることを示すAdmin groups: 0x00000008 (bit-position 3) が表示されていることがわかります。（下記の表示は出力の一部のみ表示しております。）
RP/0/RP0/CPU0:c8102-1#show segment-routing traffic-eng topology
Thu Dec 25 07:15:42.738 UTC
Topology database:
------------------
< --- omitted --- >
Node 4
Router ID: 2.2.2.2
Num Anycast Prefixes: 0
OSPF 2.2.2.2 (area: 0)
Hostname: c8102-2
TE router ID: 2.2.2.2
SRGBs: 16000 - 24000
SRLBs: 15000 - 16000
Prefixes:
2.2.2.2/32
Regular SID index: 2
10.23.0.0/24
10.24.0.0/24
Links:
Local: 10.23.0.2 Remote: 10.23.0.3
Remote node: OSPF 3.3.3.3 (area: 0)
Hostname: c8102-3
TE router ID: 3.3.3.3
Metrics: IGP 1, TE 1
Bandwidth: Total 12499999744 Bps, Reservable 0 Bps
Adj-SIDs: 24000 (unprotected)
Local: 10.24.0.2 Remote: 10.24.0.4
Remote node: OSPF 4.4.4.4 (area: 0)
Hostname: c8102-4
TE router ID: 4.4.4.4
Metrics: IGP 1, TE 1
Bandwidth: Total 12499999744 Bps, Reservable 0 Bps
Admin groups: 0x00000008 0x00000000 0x00000000 0x00000000
0x00000000 0x00000000 0x00000000 0x00000000
Adj-SIDs: 24001 (unprotected)
< --- omitted --- >
Node 2
Router ID: 4.4.4.4
Num Anycast Prefixes: 0
OSPF 4.4.4.4 (area: 0)
Hostname: c8102-4
TE router ID: 4.4.4.4
SRGBs: 16000 - 24000
SRLBs: 15000 - 16000
Prefixes:
4.4.4.4/32
Regular SID index: 4
10.14.0.0/24
10.24.0.0/24
10.45.0.0/24
Links:
< --- omitted --- .
Local: 10.24.0.4 Remote: 10.24.0.2
Remote node: OSPF 2.2.2.2 (area: 0)
Hostname: c8102-2
TE router ID: 2.2.2.2
Metrics: IGP 1, TE 1
Bandwidth: Total 12499999744 Bps, Reservable 0 Bps
Admin groups: 0x00000008 0x00000000 0x00000000 0x00000000
0x00000000 0x00000000 0x00000000 0x00000000
Adj-SIDs: 24001 (unprotected)
Local: 10.45.0.4 Remote: 10.45.0.5
Remote node: OSPF 5.5.5.5 (area: 0)
Hostname: c8102-5
TE router ID: 5.5.5.5
Metrics: IGP 1, TE 1
Bandwidth: Total 12499999744 Bps, Reservable 0 Bps
Adj-SIDs: 24000 (unprotected)
Node 3
Router ID: 5.5.5.5
Num Anycast Prefixes: 0
OSPF 5.5.5.5 (area: 0)
Hostname: c8102-5
TE router ID: 5.5.5.5
SRGBs: 16000 - 24000
Prefixes:
5.5.5.5/32
Regular SID index: 5
10.15.0.0/24
10.35.0.0/24
10.45.0.0/24
Links:
Local: 10.15.0.5 Remote: 10.15.0.1
Remote node: OSPF 1.1.1.1 (area: 0)
Hostname: c8102-1
TE router ID: 1.1.1.1
Metrics: IGP 1, TE 1
Bandwidth: Total 12499999744 Bps, Reservable 0 Bps
Adj-SIDs: 24002 (unprotected)
Local: 10.35.0.5 Remote: 10.35.0.3
Remote node: OSPF 3.3.3.3 (area: 0)
Hostname: c8102-3
TE router ID: 3.3.3.3
Metrics: IGP 1, TE 1
Bandwidth: Total 12499999744 Bps, Reservable 0 Bps
Adj-SIDs: 24001 (unprotected)
Local: 10.45.0.5 Remote: 10.45.0.4
Remote node: OSPF 4.4.4.4 (area: 0)
Hostname: c8102-4
TE router ID: 4.4.4.4
Metrics: IGP 1, TE 1
Bandwidth: Total 12499999744 Bps, Reservable 0 Bps
Adj-SIDs: 24000 (unprotected)
RP/0/RP0/CPU0:c8102-1#4.2 Dynamic Path 設定¶
ゴール
C8102-1からC8102-2向けのDynamic-Pathの設定
ヘッドエンドであるC8102-1にて、REDのリンクを避けるようなパスを計算するDynamic Pathを設定します。ここでは、Color のみを設定したODNポリシーを設定してみます。
segment-routing
traffic-eng
on-demand color 10
dynamic
metric
type igp
!
affinity
exclude-any
name RED
!SRポリシーの状態を確認し、Operational StateがUpしていることを確認します。ヘッドエンドにて計算されたSIDリスト及びBinding SIDも確認できます。
ODNポリシーは設定されたColorが付与されたルートを受信した時にNext HopをEndpointとするSRポリシーがインスタンス化されます。先ほど既にC8201-2にてColor:10でVPNv4ルートを広報しているため、今回はすぐにポリシーがアクティブになります。
RP/0/RP0/CPU0:c8102-1#show segment-routing traffic-eng policy detail
Tue Jan 6 05:03:35.590 UTC
SR-TE policy database
---------------------
Color: 10, End-point: 2.2.2.2
Name: srte_c_10_ep_2.2.2.2
Status:
Admin: up Operational: up for 00:00:06 (since Jan 6 05:03:28.967)
Candidate-paths:
Preference: 200 (BGP ODN) (active)
Requested BSID: dynamic
Constraints:
Protection Type: protected-preferred
Affinity:
exclude-any:
RED
Maximum SID Depth: 8
Performance-measurement:
Reverse-path segment-list:
Delay-measurement: Disabled
Liveness-detection: Disabled
Dynamic (valid)
Metric Type: IGP, Path Accumulated Metric: 3
SID[0]: 16003 [Prefix-SID, 3.3.3.3]
SID[1]: 16002 [Prefix-SID, 2.2.2.2]
Preference: 100 (BGP ODN) (inactive)
Requested BSID: dynamic
PCC info:
Symbolic name: bgp_c_10_ep_2.2.2.2_discr_100
PLSP-ID: 1
Constraints:
Protection Type: protected-preferred
Affinity:
exclude-any:
RED
Maximum SID Depth: 8
Performance-measurement:
Reverse-path segment-list:
Delay-measurement: Disabled
Liveness-detection: Disabled
Dynamic (pce) (inactive)
Metric Type: NONE, Path Accumulated Metric: 0
LSPs:
LSP[0]:
LSP-ID: 2 policy ID: 3 (active)
Local label: 24004
State: Programmed
Binding SID: 24007
Attributes:
Binding SID: 24007
Forward Class: Not Configured
Steering labeled-services disabled: no
Steering BGP disabled: no
IPv6 caps enable: yes
Invalidation drop enabled: no
Max Install Standby Candidate Paths: 0
Path Type: SRMPLSv4
RP/0/RP0/CPU0:c8102-1#LFIBテーブルでも、Binding SIDを確認することができます。
RP/0/RP0/CPU0:c8102-1#show mpls forwarding
Tue Jan 6 05:10:36.799 UTC
Local Outgoing Prefix Outgoing Next Hop Bytes
Label Label or ID Interface Switched
------ ----------- ------------------ ------------ --------------- ------------
16002 16002 SR Pfx (idx 2) Hu0/0/0/0 10.14.0.4 774
16003 16003 SR Pfx (idx 3) Hu0/0/0/1 10.15.0.5 516
16004 Pop SR Pfx (idx 4) Hu0/0/0/0 10.14.0.4 0
16005 Pop SR Pfx (idx 5) Hu0/0/0/1 10.15.0.5 0
24000 Pop SR Adj (idx 0) Hu0/0/0/0 10.14.0.4 0
24001 Pop SR Adj (idx 0) Hu0/0/0/1 10.15.0.5 0
24003 Aggregate CustA: Per-VRF Aggr[V] \
CustA 0
24004 16003 SR TE: 3 [TE-INT] Hu0/0/0/1 10.15.0.5 0
24007 Pop No ID srte_c_10_ep point2point 0
RP/0/RP0/CPU0:c8102-1#SRポリシーを指定してTracerouteを実施すると、REDリンクを避けてC8102-1 -> C8102-5 -> C8102-3 -> C8102-2 というルートを通っていることがわかります。
RP/0/RP0/CPU0:c8102-1#traceroute sr-mpls policy name srte_c_10_ep_2.2.2.2 lsp-end-point 2.2.2.2
Tue Jan 6 05:11:04.547 UTC
Tracing MPLS Label Switched Path over SR Policy with name [srte_c_10_ep_2.2.2.2], timeout is 2 seconds
Codes: '!' - success, 'Q' - request not sent, '.' - timeout,
'L' - labeled output interface, 'B' - unlabeled output interface,
'D' - DS Map mismatch, 'F' - no FEC mapping, 'f' - FEC mismatch,
'M' - malformed request, 'm' - unsupported tlvs, 'N' - no rx label,
'P' - no rx intf label prot, 'p' - premature termination of LSP,
'R' - transit router, 'I' - unknown upstream index,
'X' - unknown return code, 'x' - return code 0
Type escape sequence to abort.
0 10.15.0.1 MRU 1500 [Labels: 16003/16002 Exp: 0/0]
L 1 10.15.0.5 MRU 1500 [Labels: implicit-null/16002 Exp: 0/0] 14 ms
L 2 10.35.0.3 MRU 1500 [Labels: implicit-null Exp: 0] 11 ms
! 3 10.23.0.2 10 ms
RP/0/RP0/CPU0:c8102-1#4.3 Automated Steering¶
ゴール
C8102-1からC8102-2向けのVPNトラフィックがSRポリシーに従って転送されることを確認する
現在、SRポリシーのエンドポイントであるC8102-2からC8102-1向けにBGPで広報されるすべてのVPNv4ルートに対して、Color:10 を付加したままになっています。そのため、下記のように、C8102-2から広報されたリモートCEのプレフィックス198.18.11.27 向けのトラフィックはSRポリシーのパスにて転送されることがわかります。
RP/0/RP0/CPU0:c8102-1#traceroute 198.18.11.27 vrf CustA source HundredGigE 0/0/0/2
Tue Jan 6 05:12:09.780 UTC
Type escape sequence to abort.
Tracing the route to 198.18.11.27
1 10.15.0.5 [MPLS: Labels 16003/16002/24003 Exp 0] 9 msec 7 msec 7 msec
2 10.35.0.3 [MPLS: Labels 16002/24003 Exp 0] 7 msec 7 msec 7 msec
3 10.23.0.2 7 msec 7 msec 7 msec
4 198.18.11.27 5 msec 5 msec 5 msec
RP/0/RP0/CPU0:c8102-1#
RP/0/RP0/CPU0:c8102-1#show cef vrf CustA 198.18.11.27
Tue Jan 6 05:12:30.790 UTC
198.18.11.0/24, version 6, internal 0x5000001 0x30 (ptr 0x9c29e0a8) [1], 0x0 (0x0), 0xa08 (0x9d03e638)
Updated Jan 6 05:03:29.015
Prefix Len 24, traffic index 0, precedence n/a, priority 3
gateway array (0x9bbfdb98) reference count 1, flags 0x2038, source rib (7), 0 backups
[1 type 1 flags 0x40441 (0x9d088ba8) ext 0x0 (0x0)]
LW-LDI[type=0, refc=0, ptr=0x0, sh-ldi=0x0]
gateway array update type-time 3 Jan 6 05:03:29.018
LDI Update time Jan 6 05:03:29.018
via local-label 24007, 3 dependencies, recursive [flags 0x6000]
path-idx 0 NHID 0x0 [0x9d1374a8 0x0]
recursion-via-label
next hop VRF - 'default', table - 0xe0000000
next hop via 24007/0/21
labels imposed {24003}
Load distribution: 0 (refcount 1)
Hash OK Interface Address
0 Y recursive 24007/0
RP/0/RP0/CPU0:c8102-1#4.4 パケットキャプチャ¶
ゴール
C8102-1からC8102-2向けのトラフィックのラベル転送をキャプチャする
設定したSRポリシーパスが通るリンク（ピンク）でパケットキャプチャを開始します。
そして、C8102-1にて198.18.11.27向けにPingを行います。
RP/0/RP0/CPU0:c8102-1#ping vrf CustA 198.18.11.27 count 100
Tue Jan 6 04:32:35.006 UTC
Type escape sequence to abort.
Sending 100, 100-byte ICMP Echos to 198.18.11.27 timeout is 2 seconds:
!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!
!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!
Success rate is 100 percent (100/100), round-trip min/avg/max = 3/5/10 ms

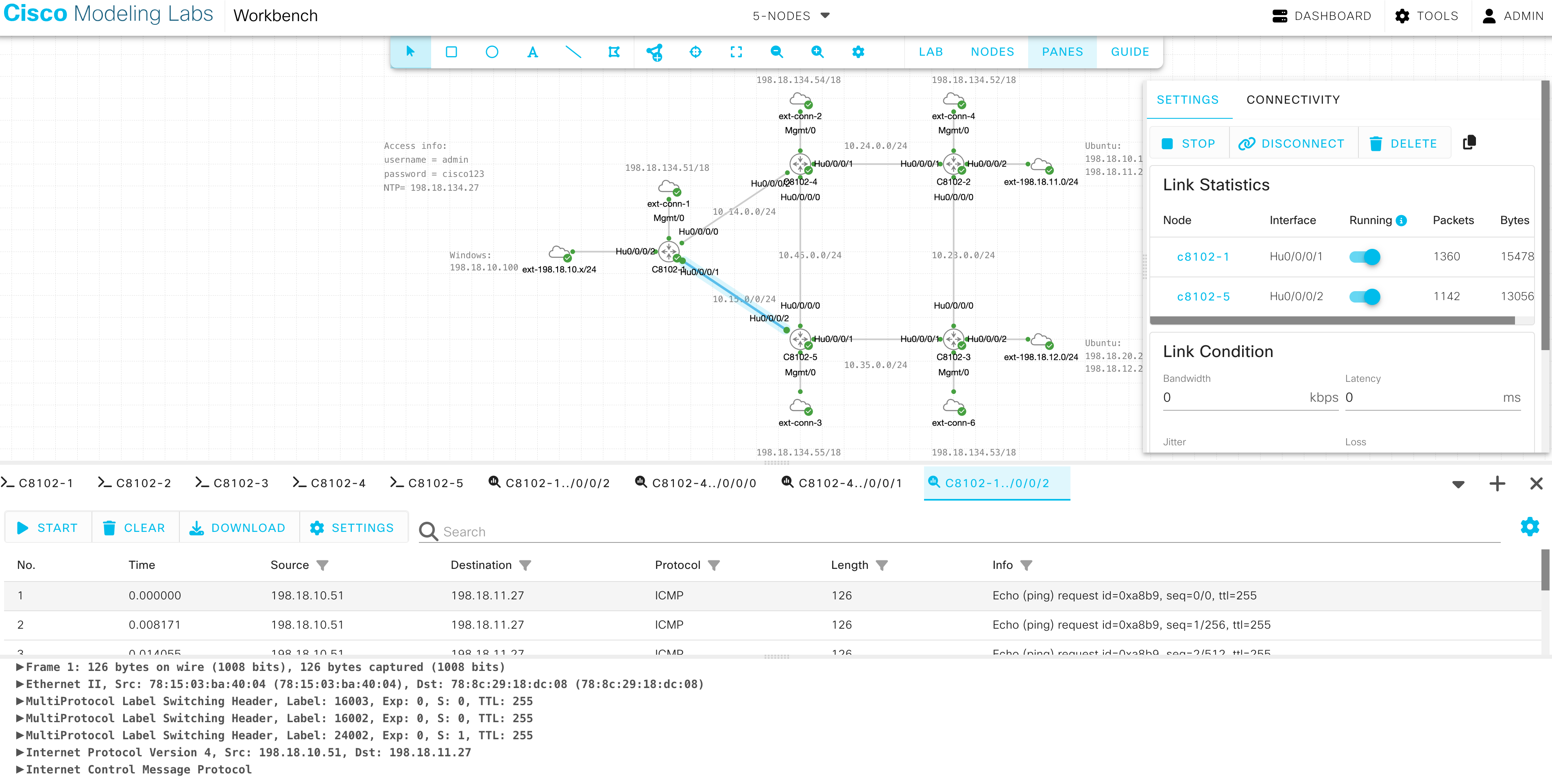

RP/0/RP0/CPU0:c8102-1#例えば、C8102-1からC8201-5の間のパケットキャプチャを確認すると、C8102-1からのICMP requestにてSRポリシーに従ったラベルが付与されて転送されていることがわかります。

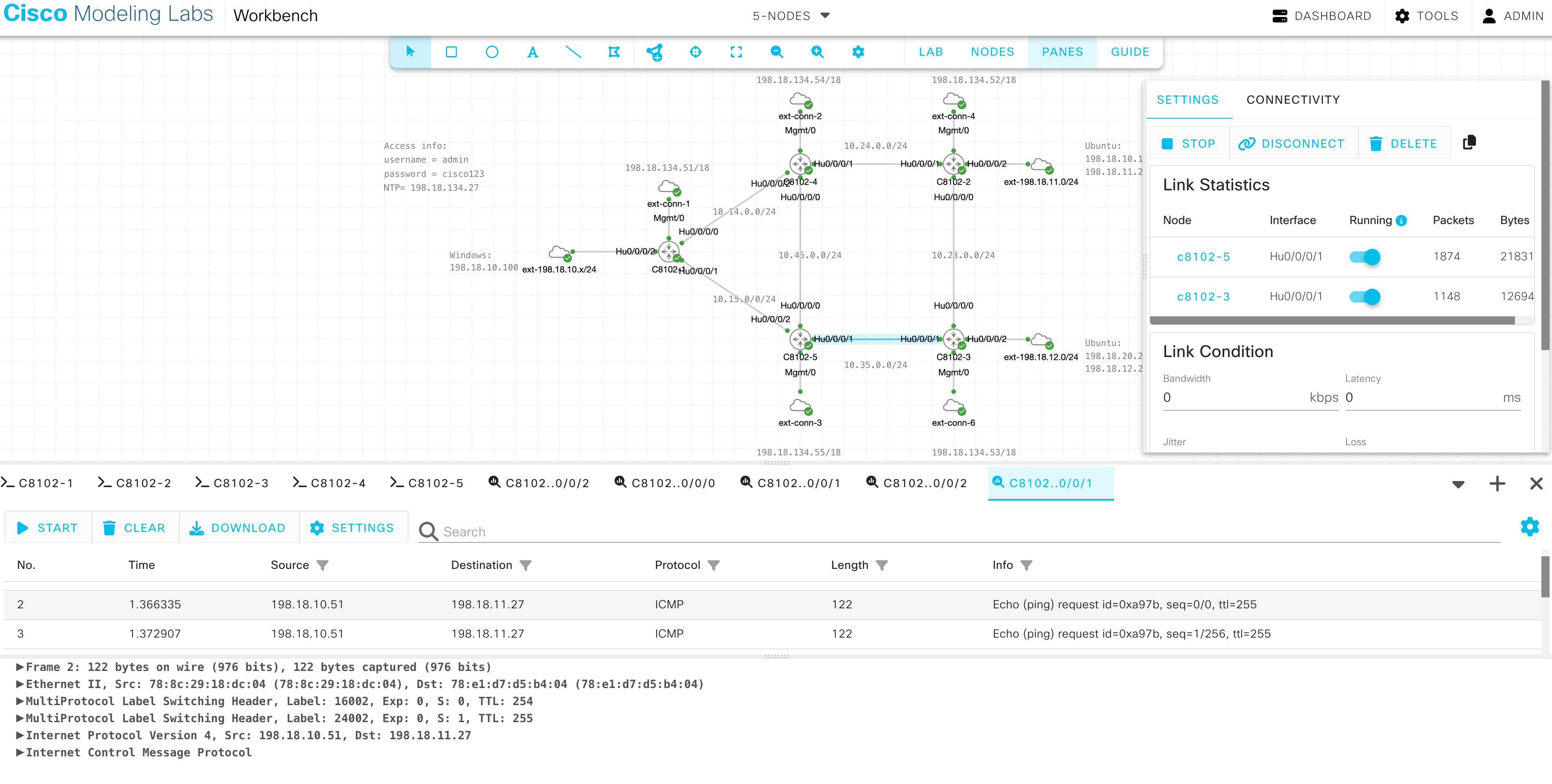

C8102-５からC8102-３の間でも同様にラベルスタックを確認できます。

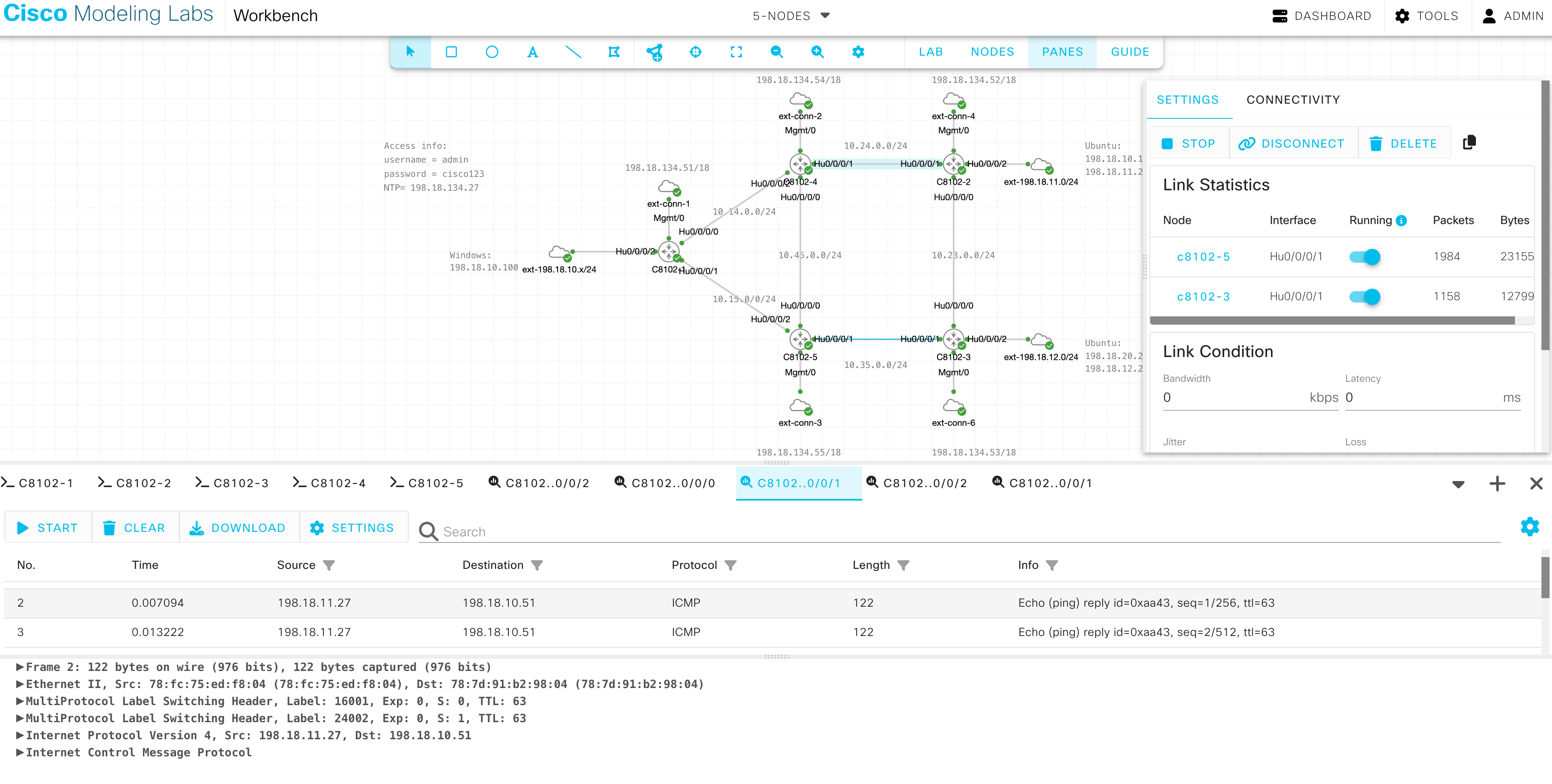

一方、C8102-2からのICMP replyに関しては、SRポリシーがC8102-2には設定されていないため、IGP最短パスで転送されます。C8102-4とC8102-2の間でパケットキャプチャをすると、下記のようにICMP replyはC8102-1のNode SIDのみ付加して転送していることがわかります。
4.5 設定削除¶
ゴール
次のシナリオのために設定を削除します。
C8102-1にて下記のようにSRポリシーを削除します。
segment-routing
no traffic-eng
!また、全てのPEにてCE向けインタフェース、VRF、BGP設定を削除します（C8102-1 ~ C8102-3）
no interface HundredGigE0/0/0/2
no vrf CustA
no router bgp
